Zadzior po frezowaniu lub wierceniu - jak ograniczyć gratowanie już w procesie?
Zadzior po frezowaniu albo wierceniu jest małym defektem tylko na rysunku technologicznym. W produkcji potrafi oznaczać dodatkowe minuty ręcznej pracy, niestabilną jakość krawędzi, ryzyko reklamacji i trudniejszą kontrolę detalu. Problem jest szczególnie widoczny tam, gdzie seria jest powtarzalna, a każda sztuka musi przejść przez gratowanie, mycie, kontrolę lub montaż.
Nie da się uczciwie obiecać, że samo inne narzędzie zawsze wyeliminuje gratowanie. Zadzior zależy od materiału, ostrości krawędzi skrawającej, geometrii, parametrów, sztywności układu, podparcia detalu oraz sposobu wejścia i wyjścia narzędzia z materiału. Można jednak często ograniczyć zadziory, ustabilizować ich wielkość i skrócić dodatkową obróbkę ręczną. Warunkiem jest diagnoza, a nie przypadkowa zmiana frezu, wiertła albo posuwu.
Szybka odpowiedź: zanim dodasz kolejną operację gratowania, sprawdź stan ostrza, geometrię narzędzia, posuw, wyjście z materiału, podparcie detalu, ewakuację wiórów i kryterium kontroli krawędzi. Potrzebujesz frezów, wierteł lub narzędzi do obróbki krawędzi? Skontaktuj się z Technar.
Skąd bierze się zadzior po obróbce CNC?

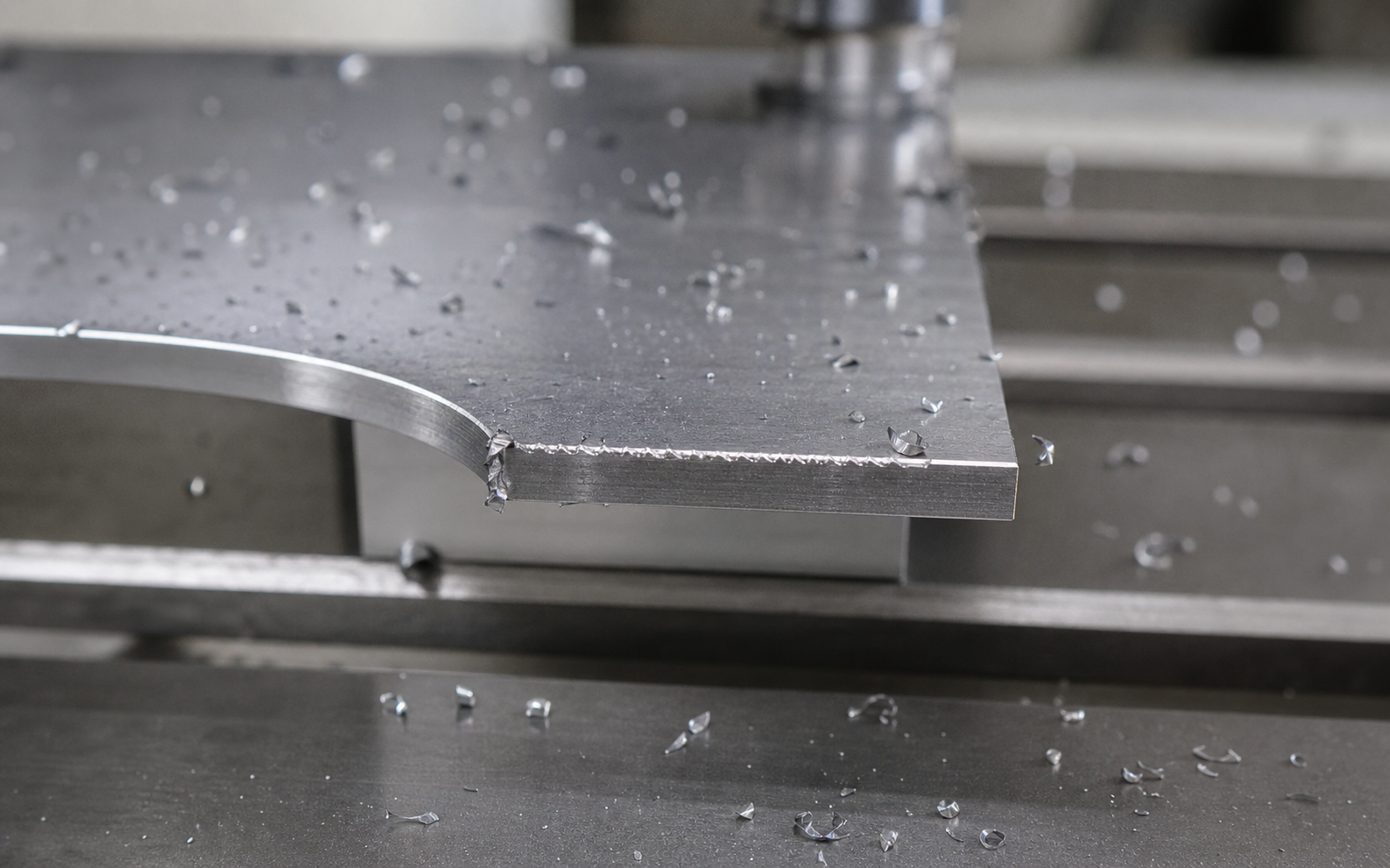

Zadzior powstaje wtedy, gdy materiał przy krawędzi detalu nie zostaje czysto odcięty, tylko odkształca się plastycznie i zostaje wypchnięty poza nominalny kształt. Najczęściej widać to przy wyjściu narzędzia z materiału: na dolnej krawędzi otworu, na końcu rowka, przy przelotowym wierceniu albo na krawędzi kieszeni po frezowaniu.
W praktyce trzeba rozdzielić dwa pytania. Pierwsze: czy zadzior jest naturalnym skutkiem materiału i geometrii detalu, który trzeba zaplanować w procesie? Drugie: czy jest większy niż powinien, bo narzędzie jest zużyte, parametry powodują tarcie zamiast skrawania, detal drga albo wyjście narzędzia nie jest kontrolowane? Dopiero ta druga grupa daje największe pole do poprawy.
Materiał, ostrość narzędzia i zużycie krawędzi
Materiały ciągliwe zwykle łatwiej tworzą zadziory niż materiały kruche. Aluminium, stale nierdzewne, część stali niskowęglowych i miedź potrafią mocno odkształcać się przy krawędzi, szczególnie gdy ostrze nie odcina materiału wystarczająco czysto. Dlatego jeden proces może dawać akceptowalną krawędź w żeliwie, a problematyczną w nierdzewce lub aluminium. Wstępne tło daje tabela obrabialności materiałów, ale realny test zawsze dotyczy konkretnego gatunku i detalu.
Pierwszym punktem kontroli jest stan narzędzia. Stępiona krawędź, mikro wykruszenia, narost na ostrzu albo zbyt duże bicie zwiększają nacisk na materiał. Zamiast stabilnego skrawania pojawia się dociskanie i rozmazywanie krawędzi. Efekt to większy zadzior, gorsza powtarzalność i często gorsza powierzchnia w pobliżu krawędzi. Jeśli problem rośnie po określonej liczbie sztuk, warto porównać go z zasadami z artykułu o diagnostyce zużycia narzędzi.
Geometria narzędzia a jakość krawędzi
Geometria decyduje o tym, czy narzędzie łatwo wchodzi w materiał, jak odprowadza wiór i jak obciąża krawędź detalu. Przy frezowaniu znaczenie mają między innymi ostrość krawędzi, kąt natarcia, liczba ostrzy, rowki wiórowe, promień naroża i możliwość stabilnego odprowadzenia wióra. Przy wierceniu ważna jest geometria wierzchołka, jakość łysinek prowadzących, kanały wiórowe, sztywność wiertła i zachowanie narzędzia przy wyjściu z otworu.
Zbyt tępa lub zbyt odporna, ale mało ostra geometria może zwiększać siły i sprzyjać odkształcaniu materiału. Z kolei geometria bardzo ostra może dawać dobrą krawędź, lecz wymaga odpowiedniej stabilności, właściwego materiału i kontroli zużycia. Dlatego dobór narzędzia powinien zaczynać się od materiału, operacji i wymaganej jakości krawędzi, a nie od samej średnicy. Przy frezowaniu pomocne jest rozumienie, jak geometrie i powłoki wpływają na obróbkę.
Posuw, prędkość i głębokość skrawania bez uniwersalnej tabeli
Parametry wpływają na to, czy ostrze skrawa materiał, czy zaczyna go ugniatać. Zbyt mały posuw na ostrze może powodować tarcie, nagrzewanie i rozmazywanie materiału przy krawędzi. Zbyt agresywny posuw albo niekontrolowane zaangażowanie narzędzia może zwiększyć siły, ugięcie i zadzior na wyjściu.
Nie ma jednej tabeli parametrów, która rozwiąże problem dla każdego detalu. Inaczej zachowa się krótki frez w stabilnej oprawce, inaczej długie narzędzie w cienkościennym detalu. Inaczej wierci się otwór przelotowy w aluminium, a inaczej w stali nierdzewnej. Dlatego korekty powinny być małe, kontrolowane i oceniane po detalu, wiórze, ostrzu oraz stabilności pracy. Artykuł o doborze parametrów skrawania może pomóc uporządkować logikę testu, ale nie zastąpi danych producenta narzędzia.
Frezowanie: wejście, wyjście i strategia przejść
Przy frezowaniu zadzior często pojawia się na krawędzi, z której narzędzie wychodzi z materiału. Znaczenie ma kierunek frezowania, kolejność przejść, sposób obróbki konturu, szerokość skrawania i to, czy ostatnie przejście rzeczywiście stabilizuje krawędź, czy tylko ją odgina.
Jeżeli detal ma wymagające krawędzie, warto przeanalizować strategię CAM. Czasem lepszy efekt daje zostawienie małego naddatku i osobne przejście wykańczające. Czasem potrzebna jest zmiana kierunku obróbki, zmniejszenie zaangażowania narzędzia na wyjściu albo dodanie fazowania w kontrolowanej operacji zamiast późniejszego ręcznego gratowania. Ważne jest także usuwanie wiórów. Wiór pozostający w kieszeni lub rowku może być ponownie skrawany i pogarszać krawędź.
Wiercenie: zadzior na wyjściu otworu

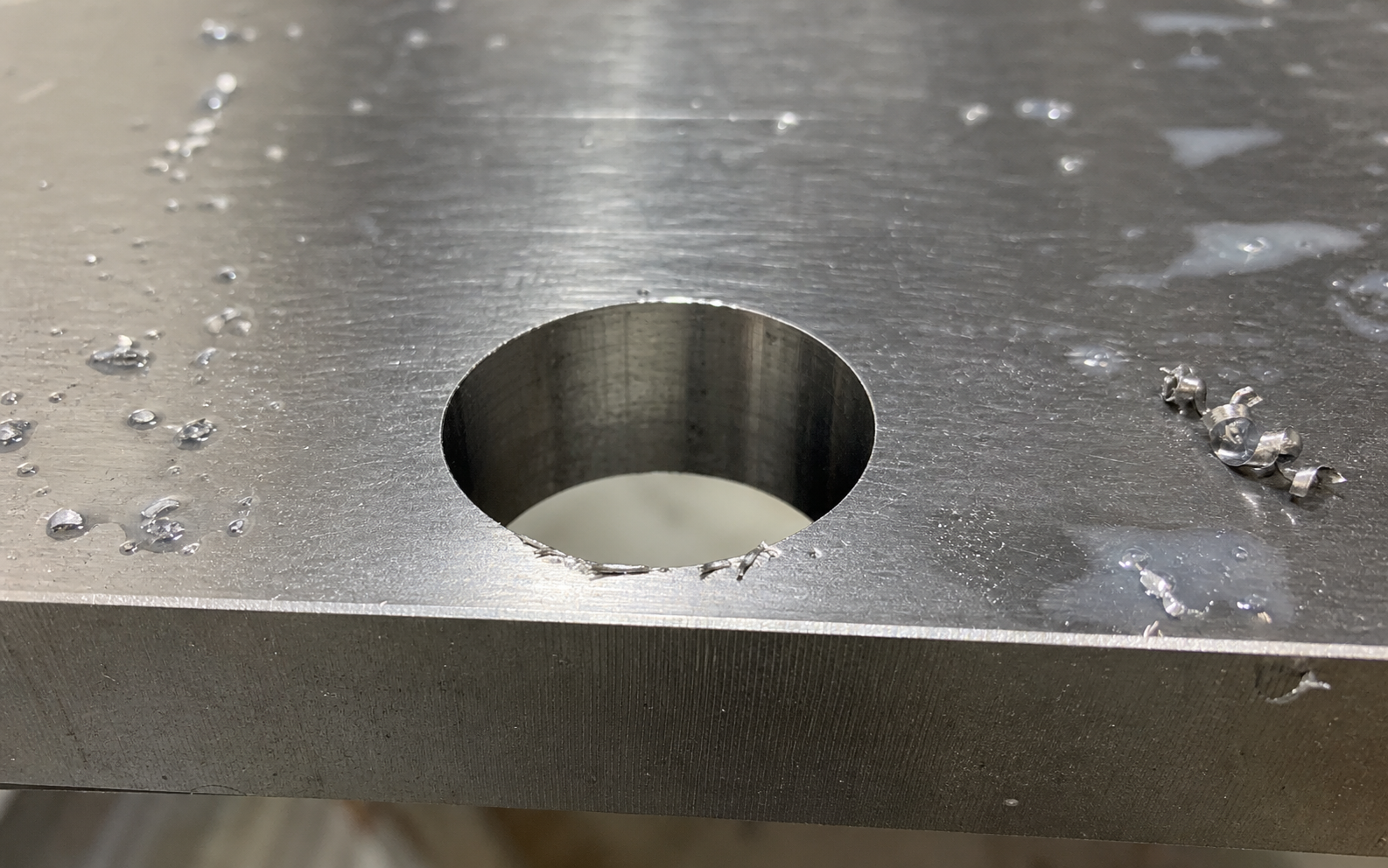

Przy wierceniu typowy problem to zadzior po stronie wyjścia wiertła. Gdy ostrze przebija ostatnią warstwę materiału, materiał nie ma już pełnego podparcia i łatwiej się odkształca. Im bardziej ciągliwy materiał, większe zużycie narzędzia albo gorsza stabilność, tym większe ryzyko wyraźnego zadzioru.
Do sprawdzenia są: stan wiertła, bicie, osiowość, sztywność mocowania, odprowadzanie wiórów i to, czy detal jest podparty w miejscu wyjścia. W otworach przelotowych pomocna może być zmiana cyklu, kontrola posuwu przy wyjściu, odpowiednie wiertło, wcześniejsze wykonanie fazy lub zaplanowanie operacji, która usunie zadzior w sposób powtarzalny. W tle warto znać różnice między wiertłami HSS i rozwiązaniami do precyzyjnego wiercenia CNC.
Stabilność procesu i kontrola jakości
Jeżeli zadzior jest raz mały, raz duży, problem często leży w stabilności. Drgania, zbyt duży wysięg narzędzia, słabe mocowanie detalu, bicie oprawki albo zmienna partia materiału potrafią zmieniać krawędź bardziej niż sama korekta parametrów. Warto też sprawdzić chłodziwo i kierunek podawania, bo odprowadzanie ciepła i wiórów ma bezpośredni wpływ na jakość krawędzi. Więcej o tej roli opisuje artykuł o chłodziwie w obróbce CNC.
Warto ustalić prostą procedurę obserwacji: gdzie dokładnie powstaje zadzior, od której sztuki zaczyna rosnąć, czy występuje po jednej stronie detalu, jak wygląda wiór, jak wygląda ostrze i czy problem zmienia się po wymianie narzędzia. Dopiero takie dane pozwalają zdecydować, czy zacząć od narzędzia, geometrii, parametrów, chłodzenia, mocowania czy strategii obróbki.
Checklista przed dodaniem kolejnego gratowania
- Sprawdź ostrość narzędzia, narost, mikro wykruszenia i moment wzrostu zadzioru w serii.
- Porównaj geometrię narzędzia z materiałem, operacją i wymaganą jakością krawędzi.
- Zweryfikuj, czy posuw nie powoduje tarcia albo nadmiernego ugięcia.
- Przeanalizuj wyjście narzędzia z materiału, podparcie detalu i strategię CAM.
- Oceń ewakuację wiórów, chłodziwo, bicie oprawki i sztywność mocowania.
- Ustal mierzalne kryterium akceptacji krawędzi, aby zmiany procesu porównywać na tych samych zasadach.
Podsumowanie
Najlepszy plan to połączenie kilku działań. Najpierw trzeba potwierdzić, czy narzędzie jest ostre, stabilne i dobrane do materiału. Potem sprawdzić, czy parametry nie prowadzą do tarcia lub nadmiernego ugięcia. Następnie przeanalizować wyjście narzędzia z materiału, podparcie detalu, odprowadzanie wiórów i kontrolę zużycia. Takie podejście pomaga ograniczyć koszt ręcznej obróbki i powiązać problem z konkretną przyczyną, podobnie jak przy szukaniu optymalizacji kosztu jednostkowego detalu.
