Wiercenie głębokich otworów CNC - jak uniknąć zapychania wiórów, bicia i przegrzewania?
Głębszy otwór szybko pokazuje słabe punkty procesu. Przy płytkim wierceniu wiór wychodzi swobodnie, narzędzie jest krótsze i łatwiej zauważyć pierwsze objawy problemu. Przy większej relacji głębokości do średnicy sytuacja zmienia się: wióry zostają w kanale, chłodziwo nie dociera stabilnie do strefy skrawania, wiertło zaczyna pracować mniej osiowo, a ciepło kumuluje się tam, gdzie operator nie widzi krawędzi.
Dlatego wiercenie głębokich otworów CNC nie powinno zaczynać się od losowej zmiany posuwu albo wymiany narzędzia na dłuższe. Najpierw trzeba ustalić, czy problemem jest ewakuacja wiórów, wejście w materiał, bicie układu, dobór wiertła, chłodzenie, czy sam cykl wiercenia.
Szybka odpowiedź: stabilne wiercenie głębokich otworów zależy od sześciu obszarów: kontrolowanej ewakuacji wiórów, stabilnego wejścia w materiał, sztywnego narzędzia i oprawki, właściwego doprowadzenia chłodziwa, cyklu dobranego do narzędzia oraz parametrów opartych na katalogu i próbie procesu. Nie ma jednej uniwersalnej wartości dla wszystkich materiałów, maszyn i głębokości.
Szybka diagnoza: wióry, bicie, przegrzewanie i zejście osi otworu
| Objaw w procesie | Obszar do sprawdzenia | Co zweryfikować najpierw |
|---|---|---|
| Wióry zostają w otworze lub tworzą korek | Ewakuacja wiórów i chłodzenie | Kształt wióra, drożność kanałów, kierunek wypływu chłodziwa i droga wyjścia wióra |
| Przebarwienie narzędzia, dymienie, narastające ciepło | Chłodziwo, tarcie i cykl | Czy chłodziwo dociera do dna otworu i czy narzędzie nie trze bokiem |
| Bicie przy wejściu w materiał | Start otworu, oprawka, wysięg | Powierzchnia startowa, bicie oprawki, długość wysunięcia i zgodność pilota z zaleceniami |
| Oś otworu schodzi wraz z głębokością | Prowadzenie narzędzia i sztywność układu | Jakość otworu pilotującego, współosiowość, długość narzędzia i mocowanie detalu |
| Słaba powierzchnia wewnątrz otworu | Wióry, drgania, tarcie | Czy wióry rysują ścianki, czy narzędzie drga i czy chłodziwo wypłukuje urobek |
Kiedy otwór staje się głęboki i dlaczego proces robi się trudniejszy?
W praktyce produkcyjnej problem nie zaczyna się od jednej sztywnej granicy. Otwór może być prosty dla jednego systemu wiertarskiego, a kłopotliwy dla innego, jeśli zmienia się materiał, średnica, wysięg narzędzia, mocowanie detalu albo chłodzenie. Oznaczenia typu 5xD, 8xD czy 12xD warto traktować jako sygnał rosnącego ryzyka, nie jako uniwersalny podział.

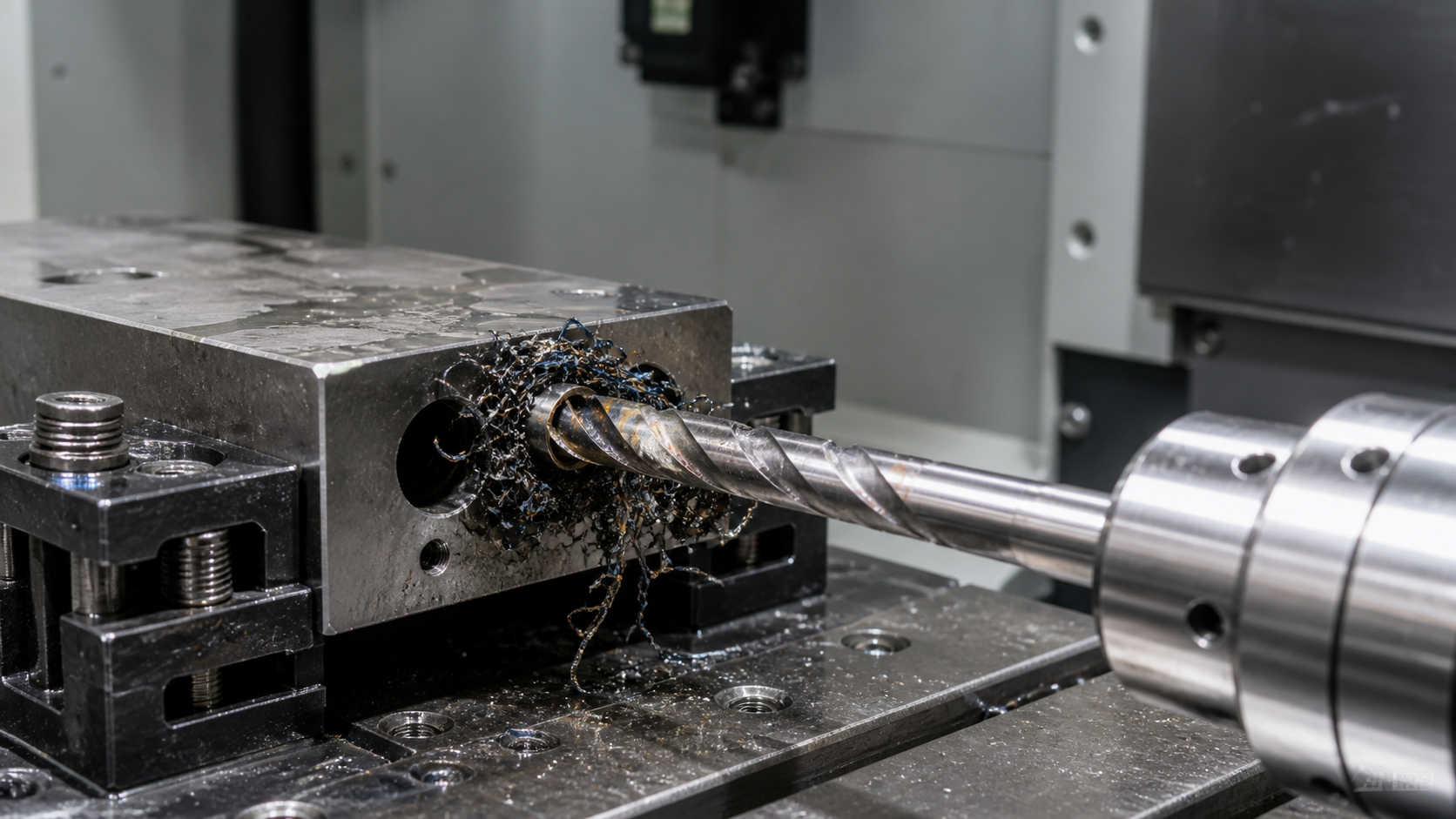

Im głębiej pracuje wiertło, tym dłuższą drogę musi pokonać wiór. Jeżeli wiór nie łamie się w kontrolowany sposób albo nie jest wypłukiwany, zaczyna pracować jak klin między narzędziem a ścianką otworu. Rośnie tarcie, temperatura i obciążenie wrzeciona. Jednocześnie dłuższe narzędzie jest mniej odporne na ugięcie, a niewielkie bicie na wejściu może przełożyć się na wyraźne zejście osi na końcu otworu.
Dobór wiertła: długość, sztywność, geometria i kanały chłodzące
Pierwsze pytanie brzmi: czy aktualne wiertło jest przeznaczone do tej głębokości, materiału i sposobu chłodzenia? Przy głębszych otworach długość robocza narzędzia nie może być oceniana wyłącznie pod kątem tego, czy dosięgnie dna. Liczy się także sztywność, geometria rowków, możliwość transportu wióra i zalecany sposób rozpoczęcia otworu.
Długi wysięg zwiększa ryzyko ugięcia. Jeżeli można ograniczyć wysunięcie narzędzia z oprawki, warto zrobić to przed zmianą parametrów. Równie ważna jest oprawka: bicie, zabrudzone powierzchnie styku lub słabe mocowanie potrafią zniszczyć proces nawet przy dobrym wiertle. W razie wątpliwości warto sprawdzić, jak bicie oprawki wpływa na narzędzia i jakość obróbki.
Geometria wiertła musi pomagać w kontrolowanym formowaniu i odprowadzaniu wióra. W niektórych zastosowaniach potrzebne jest wiertło z chłodzeniem przez narzędzie, w innych wystarczy inny system narzędzia lub korekta cyklu. Przy doborze kierunku warto sprawdzić produkty Technar i kontekst artykułu o wiertłach składanych CNC, ale decyzję trzeba oprzeć na danych producenta i próbie w materiale.
Otwór pilotujący i wejście w materiał
Wiercenie głębokiego otworu rzadko wybacza zły start. Jeżeli narzędzie zaczyna pracę pod kątem, na nierównej powierzchni albo bez właściwego prowadzenia, problem narasta wraz z głębokością. Efektem może być powiększone wejście, ślad bicia, przesunięcie osi, nierówna powierzchnia i większe obciążenie krawędzi.
Otwór pilotujący powinien być zgodny z systemem wiertarskim. Nie wolno zakładać, że każdy pilot wykonuje się tak samo. Producent narzędzia może określać wymaganą średnicę, głębokość, tolerancję, kąt dna albo sposób wejścia w pilot. W praktyce trzeba sprawdzić, czy pilot jest współosiowy, czysty i wykonany narzędziem, które samo nie wprowadza dużego bicia.
Chłodzenie i ewakuacja wiórów w głębokim otworze

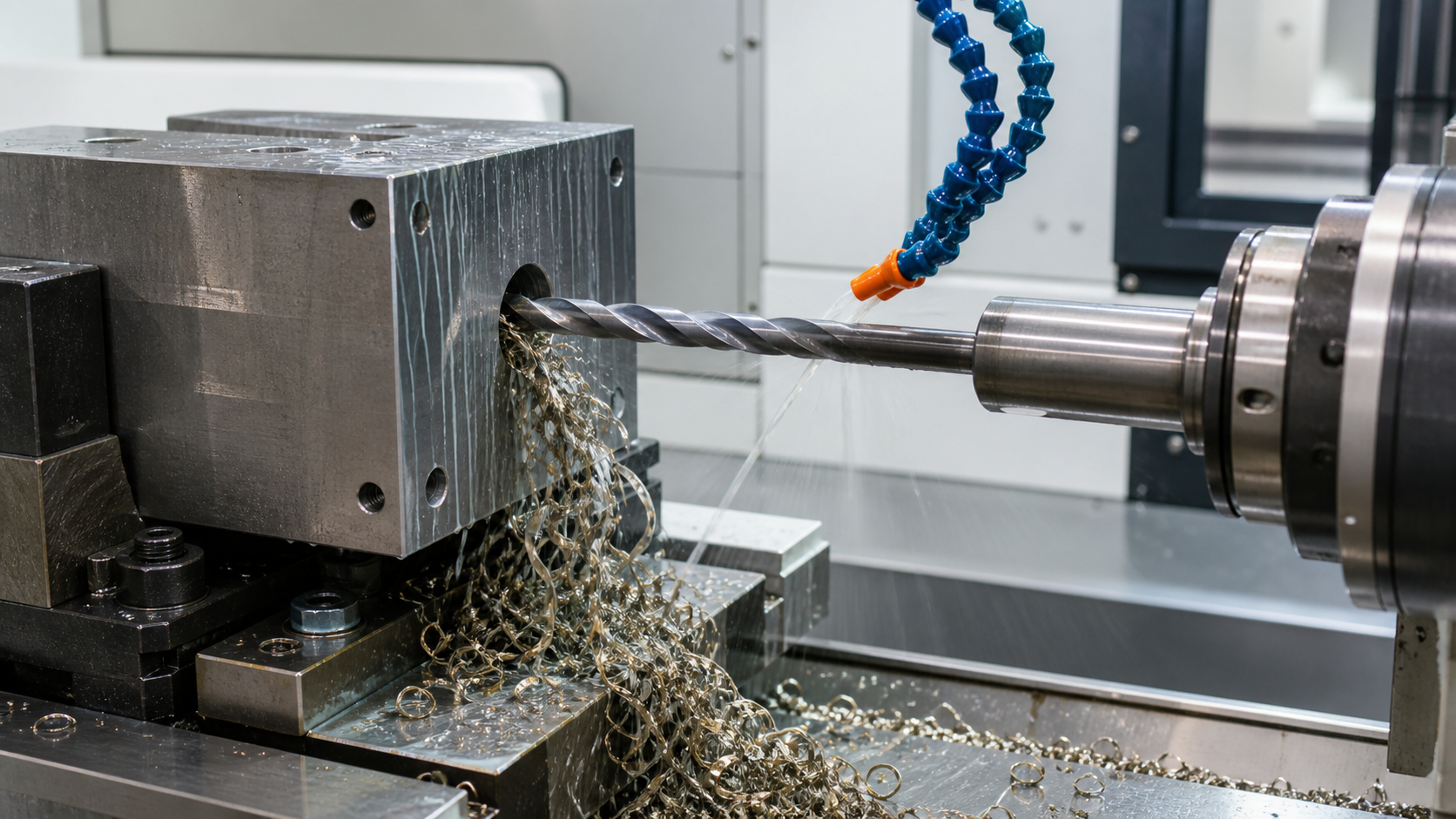

W głębokim otworze chłodziwo ma dwa zadania: odbierać ciepło i pomagać wyprowadzić wiór. Jeżeli struga nie dociera do strefy skrawania albo wiór nie ma stabilnej drogi wyjścia, narzędzie zaczyna pracować w coraz trudniejszych warunkach. Widoczne objawy to przebarwienie, zatarcia, długi splątany wiór, pogorszenie powierzchni i skokowe obciążenie procesu.
Najpierw warto sprawdzić rzeczy proste: czy kanały chłodzące są drożne, czy chłodziwo jest podawane we właściwy sposób, czy filtracja i stężenie cieczy nie tworzą dodatkowego problemu, oraz czy wióry faktycznie wypływają z otworu. Przy chłodzeniu zewnętrznym łatwo chłodzić okolice wejścia, ale niekoniecznie miejsce skrawania na dnie otworu. Szerszy kontekst daje artykuł o roli chłodziwa w obróbce CNC oraz katalog Master Fluid.
Cykl wiercenia, wycofania i kontrola procesu
Cykl CNC powinien wspierać ewakuację wiórów, a nie tylko doprowadzić narzędzie do zadanej głębokości. W zależności od narzędzia, materiału i chłodzenia może być potrzebny inny sposób wejścia, inne zachowanie na kolejnych odcinkach otworu i inna strategia wycofania. Uniwersalne zalecenie typu „zawsze wycofuj co określoną głębokość” jest ryzykowne: dla jednego systemu pomoże, dla innego przerwie stabilne chłodzenie albo pogorszy powierzchnię.
Parametry skrawania powinny wynikać z katalogu, materiału i próby technologicznej. Jeżeli potrzebna jest korekta, warto zmieniać jedną rzecz naraz i zapisywać efekt: formę wióra, dźwięk procesu, obciążenie, temperaturę, wygląd powierzchni i stan krawędzi. Pomocny kontekst stanowi artykuł o doborze parametrów skrawania oraz sekcja obrabialności materiałów.
Checklista przed serią
- Materiał: czy jego obrabialność i typ wióra są znane z wcześniejszych operacji?
- Otwór: jaka jest relacja średnicy do głębokości i czy wymaga pilota?
- Wiertło: czy długość, geometria i chłodzenie pasują do głębokości oraz materiału?
- Pilot: czy jest współosiowy, czysty i zgodny z zaleceniami producenta narzędzia?
- Oprawka: czy bicie, wysięg i mocowanie są sprawdzone?
- Chłodziwo: czy dociera do strefy skrawania i pomaga wyprowadzić wiór?
- Pierwszy otwór: czy po próbie sprawdzono wejście, powierzchnię, wymiar, prostoliniowość i stan krawędzi?
Podsumowanie
Jeżeli problem już występuje, nie warto zaczynać od przypadkowej wymiany narzędzia. Lepiej zebrać konkretne dane: materiał, średnicę i głębokość otworu, typ wiertła, sposób chłodzenia, oprawkę, aktualny cykl oraz zdjęcie wióra lub opis objawu. Z takim zestawem łatwiej dobrać narzędzie, sprawdzić katalogi producentów i zaproponować korektę procesu.
Masz problem z zapychaniem wiórów, biciem wiertła albo przegrzewaniem przy wierceniu głębokich otworów CNC? Skontaktuj się z Technar i opisz materiał, średnicę oraz głębokość otworu, typ używanego wiertła, sposób chłodzenia, oprawkę lub wysięg narzędzia oraz objawy widoczne na detalu, wiórze albo krawędzi skrawającej.
