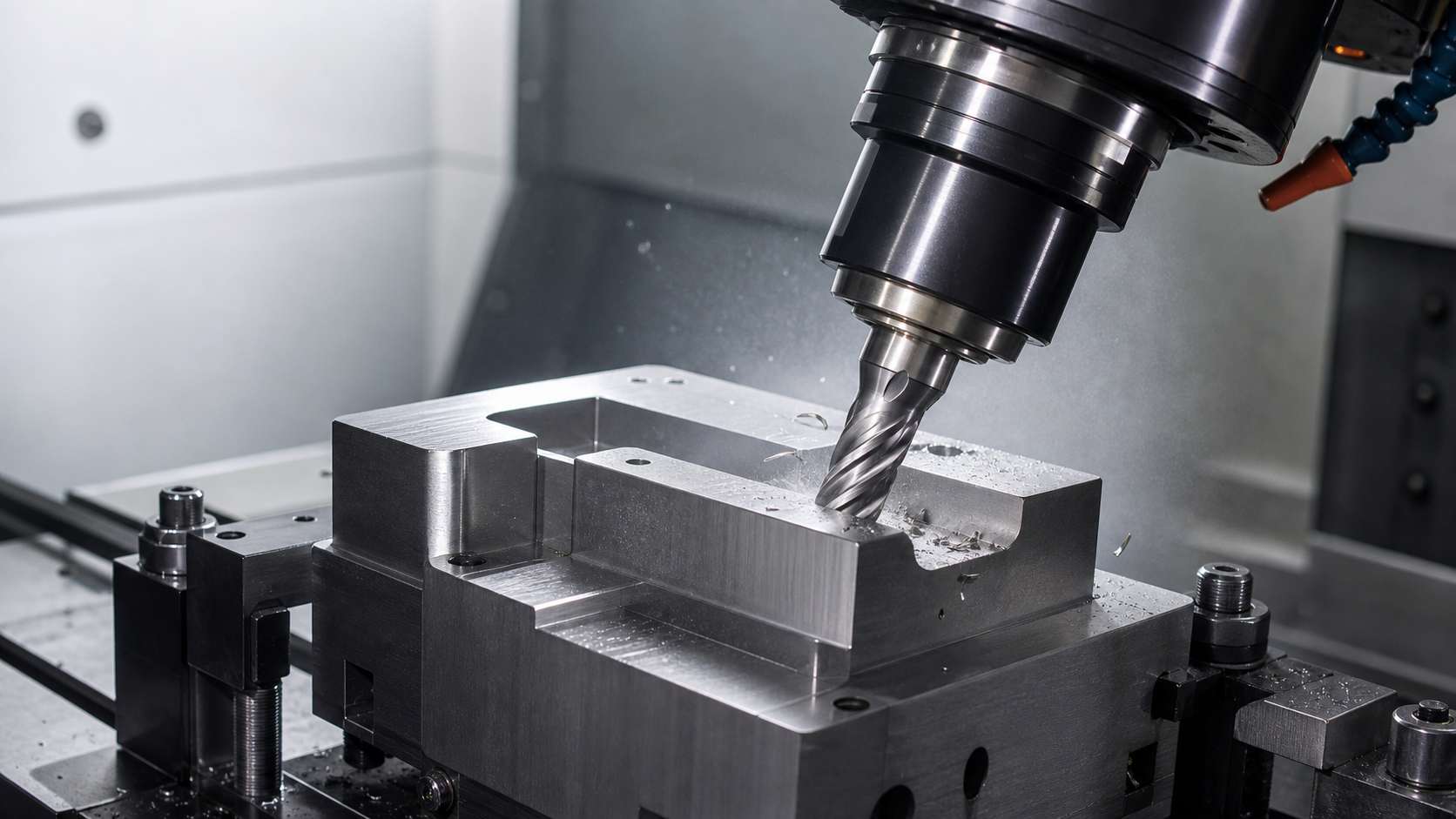

Frezowanie stali hartowanej 45-60 HRC - kiedy wystarczy VHM, a kiedy potrzebne jest CBN?
Frezowanie stali hartowanej po obróbce cieplnej nie sprowadza się do prostego pytania: jaka twardość? Ten sam zakres 45-60 HRC może oznaczać względnie stabilne wykańczanie płaskiej powierzchni, korektę gniazda formy po hartowaniu albo ryzykowne zbieranie naddatku przy długim wysięgu. Dlatego wybór między frezem VHM z węglika spiekanego a narzędziem CBN powinien wynikać z operacji, sztywności układu i celu procesu, a nie z jednego progu HRC.
Poniższy przewodnik porządkuje decyzję dla technologów, programistów CNC i narzędziowni. Nie zastępuje danych katalogowych producenta ani próby procesowej, ale pomaga określić, które pytania trzeba zadać przed testem narzędzia.
Szybka odpowiedź: VHM często warto rozważyć, gdy operacja jest stabilna, naddatek kontrolowany, wysięg niewielki, a celem jest elastyczna obróbka bez bardzo wysokich wymagań powtarzalności. CBN staje się bardziej interesujący przy wyższej twardości, wykańczaniu, stabilnych przejściach, wymagającej powierzchni i produkcji powtarzalnej. W obu przypadkach o wyniku decydują katalog producenta, stan maszyny, oprawka, bicie, strategia ścieżki i test na konkretnym materiale.

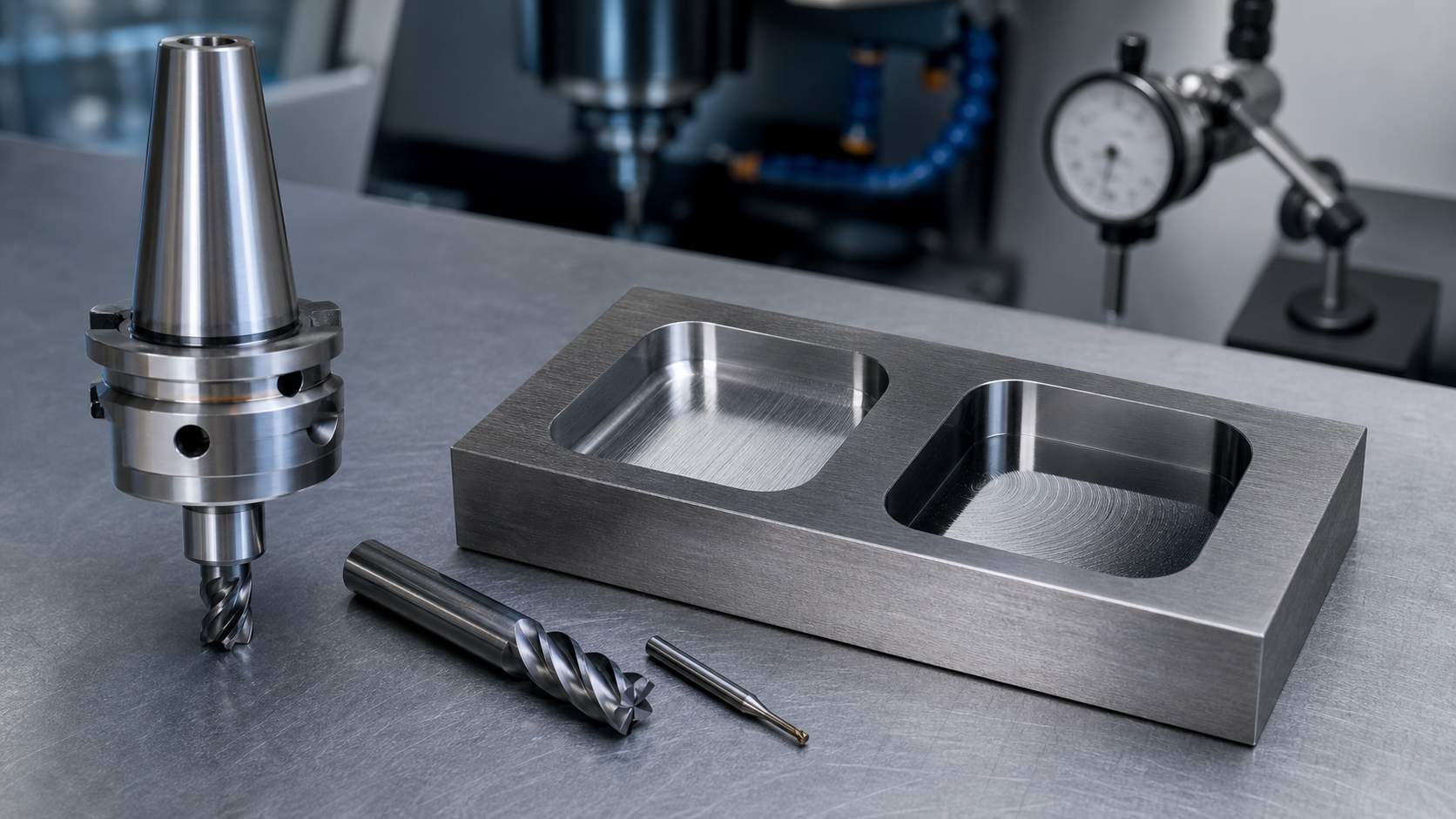

VHM czy CBN - tabela decyzji przed próbą
| Warunek procesu | Kiedy VHM może wystarczyć | Kiedy rozważyć CBN | Co sprawdzić przed testem |
|---|---|---|---|
| Dolna część zakresu 45-60 HRC | Przy stabilnym mocowaniu i rozsądnym naddatku | Gdy wymagana jest bardzo dobra powierzchnia lub powtarzalność | Gatunek stali, rzeczywisty pomiar HRC, zalecenia katalogowe |
| Okolice górnej części zakresu | Tylko przy dobrze kontrolowanej operacji i narzędziu do stali hartowanej | Przy wykańczaniu i stabilnych, powtarzalnych przejściach | Sztywność maszyny, bicie oprawki, promień naroża i zalecenia producenta |
| Większy naddatek po hartowaniu | VHM może być bardziej elastycznym wyborem testowym | CBN nie powinno być pierwszym odruchem przy niestabilnym zgrubnym skrawaniu | Czy naddatek da się podzielić na łagodne, przewidywalne przejścia |
| Wykańczanie | Możliwe przy stabilnym obciążeniu krawędzi i krótkim wysięgu | Warto sprawdzić przy wysokiej jakości powierzchni i powtarzalnej serii | Kryteria kontroli powierzchni i zużycia krawędzi |
| Długi wysięg narzędzia | Ryzyko rośnie przez ugięcie i drgania | CBN także nie naprawi słabej dynamiki układu | Możliwość skrócenia wysięgu, zmiany oprawki lub strategii |
| Cięcie przerywane | VHM bywa bezpieczniejszym kierunkiem testowym | CBN wymaga ostrożnej oceny odporności krawędzi na uderzenia | Geometrię detalu, wejścia w materiał i płynność toru |
| Słabe mocowanie detalu | Najpierw poprawić mocowanie i strategię | CBN nie powinno kompensować braku sztywności | Podparcie, docisk, rezonans i powtarzalność bazowania |
Co zmienia twardość 45-60 HRC w procesie frezowania?
W stali hartowanej większa twardość zwykle oznacza mniejszy margines błędu. Krawędź narzędzia pracuje w warunkach dużych obciążeń cieplnych i mechanicznych, a każde tarcie zamiast skrawania szybciej prowadzi do zużycia. Jeżeli posuw, wejście w materiał albo zaangażowanie freza powodują pocieranie, narzędzie może tracić stabilność szybciej niż w stali przed hartowaniem.
Twardość nie jest jednak pełną diagnozą. Różne gatunki stali narzędziowych, jakość obróbki cieplnej, struktura materiału, lokalne różnice twardości i stan powierzchni po poprzednich operacjach zmieniają zachowanie procesu. Dlatego warto korzystać z tabeli porównawczej twardości, ale decyzję o narzędziu opierać także na rzeczywistym pomiarze HRC i danych dla konkretnego gatunku.
Kiedy frez VHM może wystarczyć do stali hartowanej?
Frezy VHM z węglika spiekanego są często pierwszym praktycznym wyborem, gdy potrzebna jest elastyczność: różne średnice, geometrie, długości robocze i dostępność narzędzi do testu. Przy obróbce stali hartowanej mogą dobrze sprawdzić się w operacjach, w których naddatek jest przewidywalny, narzędzie ma krótki wysięg, a ścieżka nie wymusza gwałtownych zmian obciążenia.
VHM nie powinno być jednak traktowane jako tanie rozwiązanie do wszystkiego. W twardym materiale frez węglikowy jest wrażliwy na przegrzewanie, bicie oprawki, uderzenia na wejściu w materiał i zbyt małe obciążenie krawędzi, które powoduje tarcie. Jeżeli narzędzie wykrusza się na narożu, zostawia nieregularne ślady albo zużywa się po jednej stronie, problem może leżeć nie w samym materiale narzędzia, lecz w oprawce, strategii lub mocowaniu.
W tym miejscu warto połączyć dobór narzędzia z wiedzą o frezach monolitycznych w materiałach trudnoobrabialnych oraz o węglikowych narzędziach skrawających. Te materiały dają tło, natomiast przy stali hartowanej kluczowe jest zawężenie wyboru do geometrii i powłoki zalecanej przez producenta dla hard milling.
Kiedy warto rozważyć narzędzia CBN?
CBN ma sens przede wszystkim tam, gdzie proces jest stabilny, a problemem staje się odporność krawędzi na temperaturę i zużycie w twardym materiale. Najczęściej jest to kierunek do sprawdzenia przy wykańczaniu, bardzo wymagającej powierzchni, powtarzalnej produkcji lub pracy blisko górnej części zakresu twardości. Nie chodzi o automatyczne zastąpienie VHM, lecz o ocenę, czy droższe narzędzie może dać przewidywalniejszy wynik w konkretnym zadaniu.
CBN nie jest lekarstwem na długi wysięg, słabe mocowanie ani chaotyczną ścieżkę. Jeżeli obróbka jest przerywana, detal drga, a naddatek po hartowaniu jest nierówny, samo przejście na CBN może jedynie przenieść koszt błędu na droższe ostrze. Przed testem trzeba sprawdzić, czy geometria narzędzia, typ płytki lub frezu, sposób prowadzenia i warunki chłodzenia są zgodne z katalogiem producenta. Pomocne mogą być katalogi narzędziowe, na przykład Kyocera, Kyocera SGS lub Nachi, ale ostateczna decyzja powinna dotyczyć konkretnej operacji.
Strategia frezowania: małe zaangażowanie, stabilny posuw i kontrola temperatury
Przy frezowaniu stali hartowanej strategia bywa ważniejsza niż sama nazwa materiału narzędzia. Proces powinien ograniczać gwałtowne zmiany obciążenia, unikać długiego pocierania krawędzi i prowadzić narzędzie po możliwie płynnym torze. Zbyt agresywne wejście w naroże, niekontrolowane pełne zaangażowanie średnicy lub zbyt ostre zmiany kierunku mogą zniszczyć zarówno VHM, jak i CBN.
Nie ma jednej uniwersalnej tabeli parametrów dla całego zakresu 45-60 HRC. Inaczej pracuje mały frez wykańczający, inaczej narzędzie o większej średnicy, a jeszcze inaczej detal o zmiennej sztywności. W praktyce warto zacząć od zaleceń katalogowych, a następnie oceniać ślad na powierzchni, kształt zużycia i dźwięk procesu. Artykuł o doborze parametrów skrawania może być punktem odniesienia dla logiki testu, ale nie zastąpi danych dla konkretnego narzędzia.
Sztywność maszyny, oprawki i detalu przy obróbce po hartowaniu
W hard milling układ maszyna-oprawka-narzędzie-detal musi być traktowany jako całość. Nawet dobrze dobrany frez może pracować źle, jeśli oprawka ma bicie, narzędzie jest wysunięte dalej niż trzeba, detal nie ma pewnego podparcia albo wrzeciono nie utrzymuje stabilnej pracy. Im twardszy materiał i mniejszy naddatek na wykończeniu, tym szybciej takie błędy stają się widoczne na powierzchni.
Przed testem warto sprawdzić bicie, stan tulei lub oprawki, długość wysięgu i sposób mocowania. Jeżeli proces już wcześniej generował drgania, najpierw trzeba usunąć przyczynę niestabilności. W przeciwnym razie porównanie VHM i CBN będzie mylące, bo test pokaże ograniczenia układu, a nie realny potencjał narzędzia. W tym obszarze przydatne są materiały o biciu oprawki oraz o porównaniu oprawki ER i hydrochuck.
Checklista przed testem narzędzia w stali hartowanej
- Gatunek stali i rzeczywista twardość po hartowaniu.
- Typ operacji: zgrubna, półwykańczająca czy wykańczająca.
- Naddatek po poprzednim etapie i jego równomierność.
- Średnica narzędzia, promień naroża i planowany wysięg.
- Typ oprawki, zmierzone bicie i sposób mocowania detalu.
- Założenia dotyczące chłodzenia, powietrza lub pracy na sucho według zaleceń producenta.
- Kryteria oceny: powierzchnia, wymiar, ślad narzędzia, seria i objaw dotychczasowej awarii.
Podsumowanie
Przed zamówieniem narzędzia lub próbą na maszynie zbierz dane, które pozwolą zawęzić wybór. Potrzebny jest gatunek stali i rzeczywista twardość po hartowaniu, a nie tylko założenie z dokumentacji. Dopiero taki opis pozwala sensownie porównać VHM i CBN oraz oddzielić problem narzędzia od problemu strategii, oprawki albo mocowania.
