Drgania przy wytaczaniu - jak dobrać wytaczak, wysięg i warunki obróbki?

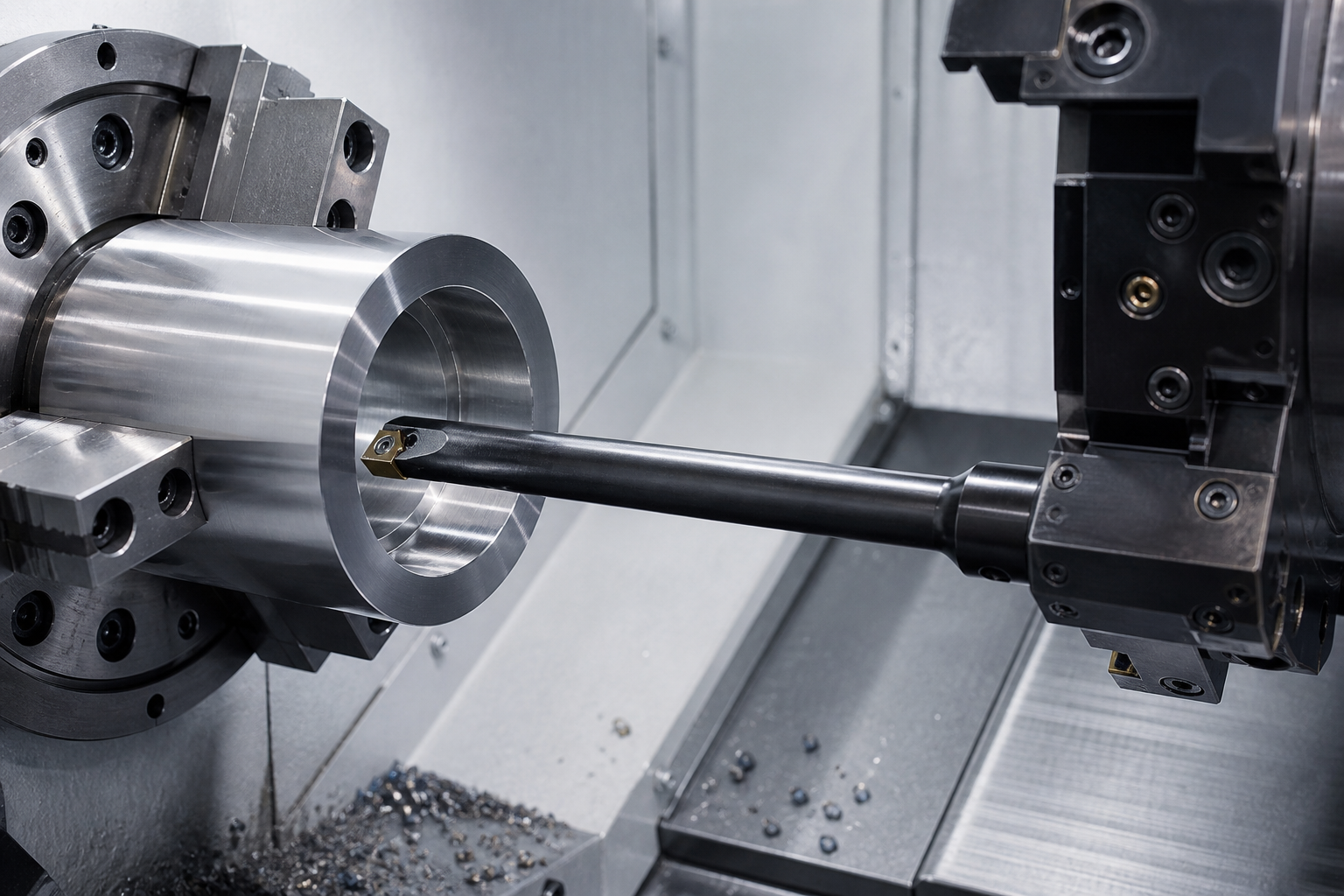

Wytaczanie jest szczególnie podatne na drgania, ponieważ narzędzie pracuje wewnątrz otworu, a jego średnicę i sztywność ogranicza dostępna przestrzeń. Im dłuższy i cieńszy wytaczak, tym łatwiej odgina się pod działaniem siły skrawania. Objawem może być głośny, okresowy dźwięk, falisty ślad na powierzchni, zmienna średnica, szybkie wykruszanie płytki albo brak możliwości utrzymania tolerancji.
Obniżenie wszystkich parametrów nie zawsze rozwiązuje problem. Zbyt mały posuw lub głębokość może spowodować tarcie zamiast stabilnego tworzenia wióra. Skuteczna diagnoza zaczyna się od geometrii całego układu: średnicy i wysięgu wytaczaka, sposobu mocowania, położenia ostrza, sztywności detalu oraz tego, czy wióry mają gdzie opuścić otwór.
Wytaczanie jest niestabilne albo nie utrzymuje wymiaru? Prześlij średnicę i głębokość otworu, materiał, mocowanie oraz obecne narzędzie i parametry. Skontaktuj się z Technar.
Dlaczego wysięg tak mocno wpływa na drgania?

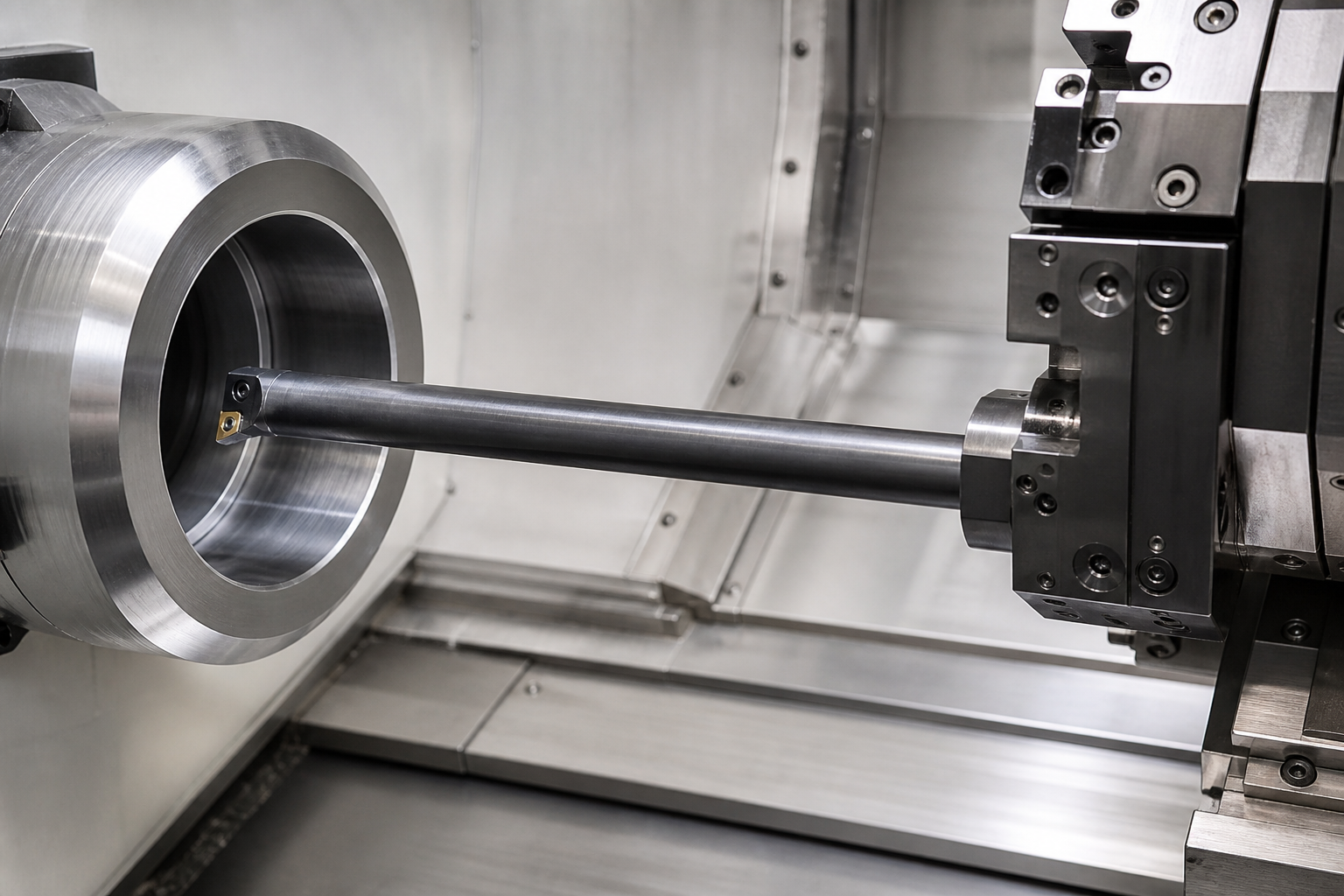

Część wytaczaka wystająca z oprawki zachowuje się jak wspornik. Wydłużenie tej części silnie zwiększa podatność narzędzia na ugięcie, a zmniejszenie średnicy dodatkowo obniża jego sztywność. Ugięta krawędź zmienia chwilową grubość warstwy skrawanej. Siła rośnie i maleje, narzędzie sprężyście wraca, a układ może wejść w samowzbudne drgania.
Dlatego pierwszą zasadą jest zastosowanie najkrótszego wysięgu, który rzeczywiście dociera do całej obrabianej powierzchni, oraz największej średnicy wytaczaka mieszczącej się w otworze i pozostawiającej przestrzeń na wióry. Kilka milimetrów zbędnego wysunięcia może mieć większy wpływ niż kolejna korekta prędkości skrawania.
Stalowy, węglikowy czy tłumiony wytaczak?
Stalowy wytaczak jest ekonomicznym i sztywnym rozwiązaniem przy krótkim wysięgu. Gdy stosunek długości roboczej do średnicy rośnie, ograniczeniem staje się podatność trzonka. Wytaczak z węglika spiekanego ma większą sztywność i może rozszerzyć stabilny zakres pracy, ale wymaga pewnego mocowania i ostrożnego obchodzenia się ze względu na kruchość materiału.
Przy głębokich otworach i dużym wysięgu warto rozważyć wytaczak tłumiony, którego wewnętrzny układ ogranicza amplitudę drgań w określonym zakresie. Nie jest to jednak zamiennik poprawnego mocowania. Każda rodzina narzędzi ma własne dopuszczalne proporcje wysięgu do średnicy, sposób mocowania i wymagania dotyczące ustawienia. Wartości z katalogu jednej serii nie powinny być przenoszone na inny korpus.
Mocowanie wytaczaka: pełny kontakt i właściwa orientacja
Oprawka lub tuleja redukcyjna powinna podpierać wytaczak na długości przewidzianej przez producenta. Powierzchnie muszą być czyste i nieuszkodzone. Zacisk punktowy, zbyt krótka strefa kontaktu, zużyta tuleja lub zabrudzenie mogą pozwolić narzędziu mikroskopijnie przemieszczać się pod obciążeniem. Należy też uważać, aby element mocujący nie dociskał przypadkowo powierzchni przeznaczonej do przepływu chłodziwa lub ewakuacji wiórów.
Położenie ostrza względem osi obrabianego detalu wpływa na kąty robocze i siły. Zbyt wysoko lub zbyt nisko ustawiona krawędź może zmniejszyć luz, zwiększyć tarcie i pogorszyć kontrolę średnicy. W tokarkach warto zweryfikować wysokość osi, orientację płaskiej powierzchni bazowej oraz sposób ustawienia głowicy zgodnie z dokumentacją narzędzia.
Geometria płytki i promień naroża
Przy mało sztywnym układzie zwykle pomaga geometria lekko skrawająca, która ogranicza siły i nie wymaga dużego nacisku do rozpoczęcia skrawania. Ważne są kąt przystawienia, dodatnia geometria, przygotowanie krawędzi, łamacz wióra i promień naroża. Duży promień może poprawić teoretyczną chropowatość, ale zwiększa siłę promieniową i może pobudzić ugięcie długiego wytaczaka.
Zbyt mały promień nie jest automatycznie najlepszy, ponieważ krawędź musi zachować wytrzymałość i poprawnie prowadzić wiór. Dobór powinien uwzględniać materiał, naddatek, żądaną powierzchnię i stabilność. Przy przejściu wykańczającym trzeba również sprawdzić, czy rzeczywista głębokość skrawania odpowiada zakresowi pracy łamacza wióra.
Jak korygować parametry bez utraty kontroli nad wiórem?
Prędkość skrawania wpływa na częstotliwość pobudzania układu, dlatego jej zmiana może wyprowadzić proces z niestabilnego zakresu. Nie ma jednak jednej wartości ani jednego kierunku korekty dla wszystkich przypadków. Zacznij od danych producenta dla materiału, gatunku i geometrii płytki, a następnie zmieniaj jeden parametr naraz i zapisuj wynik.
Posuw powinien pozwalać krawędzi tworzyć kontrolowany wiór. Nadmierne zmniejszenie może przenieść proces w zakres tarcia i umacniania powierzchni. Głębokość skrawania musi być wystarczająca dla pracy wybranej geometrii, ale nie może generować siły, której smukły wytaczak nie przeniesie stabilnie. Jeśli naddatek jest duży, warto rozdzielić operację zgrubną i wykańczającą, pozostawiając równomierny naddatek na ostatnie przejście.
Wióry i chłodziwo w głębokim otworze
Wiór zawinięty wokół wytaczaka lub uwięziony między trzonkiem a ścianką otworu może zarysować powierzchnię, zmienić siłę skrawania i rozpocząć drgania. Łamacz musi działać w rzeczywistym zakresie posuwu i głębokości. W otworze nieprzelotowym ważny jest kierunek odpływu wiórów oraz wolna przestrzeń przed dnem.
Chłodziwo doprowadzone wewnętrznie blisko krawędzi często poprawia odprowadzanie wióra i stabilność cieplną, ale znaczenie mają ciśnienie, wydatek, filtracja i drożność kanału. Strumień zewnętrzny może nie docierać do ostrza w głębokim otworze. Przed zmianą płytki warto sprawdzić, czy chłodziwo rzeczywiście przepływa przez narzędzie i ma drogę powrotną razem z wiórami.
Czy drga narzędzie, detal czy wrzeciono?
Nie każdy ślad w otworze pochodzi od wytaczaka. Cienkościenny detal może odkształcać się w szczękach, długi przedmiot może wymagać podparcia, a bicie uchwytu lub zużycie wrzeciona może zmieniać grubość warstwy na każdy obrót. Warto porównać wynik na innym wysięgu, sprawdzić zamocowanie detalu i zmierzyć bicie baz przed rozpoczęciem kolejnych prób.
Sztywność trzeba oceniać dla całego układu obrabiarka-uchwyt-przedmiot-narzędzie. Szersze podejście do tej diagnozy opisujemy w artykule o sztywności układu OUPN, a mechanizm powstawania chatteru w artykule o drganiach w obróbce CNC.
Checklista przed kolejną próbą
- Skróć wysięg do minimum potrzebnego do wykonania całej powierzchni.
- Zastosuj największą średnicę trzonka, która mieści się w otworze i nie blokuje wiórów.
- Sprawdź czystość, długość podparcia, orientację i wysokość ostrza.
- Dobierz lekko skrawającą geometrię i promień naroża do stabilności układu.
- Zweryfikuj działanie łamacza, drogę wiórów i doprowadzenie chłodziwa.
- Zmieniaj jeden parametr na próbę i zapisuj wpływ na dźwięk, powierzchnię oraz wymiar.
Podsumowanie
Największy wpływ na stabilność wytaczania mają zwykle geometria układu i jego sztywność: krótki wysięg, możliwie duża średnica wytaczaka oraz pewne mocowanie. Kolejne elementy to odpowiednia płytka, kontrolowane tworzenie wióra, skuteczne chłodzenie i parametry dopasowane do konkretnego narzędzia. Gdy zwykły trzonek osiąga granicę stabilności, rozwiązaniem może być wytaczak węglikowy lub tłumiony. Dostępne wytaczaki do toczenia wewnętrznego można dobrać po określeniu średnicy, głębokości otworu, materiału i wymaganej tolerancji.
