Drgania w obróbce CNC: Jak geometria VH i UP eliminuje "chatter" i wydłuża żywotność narzędzi?

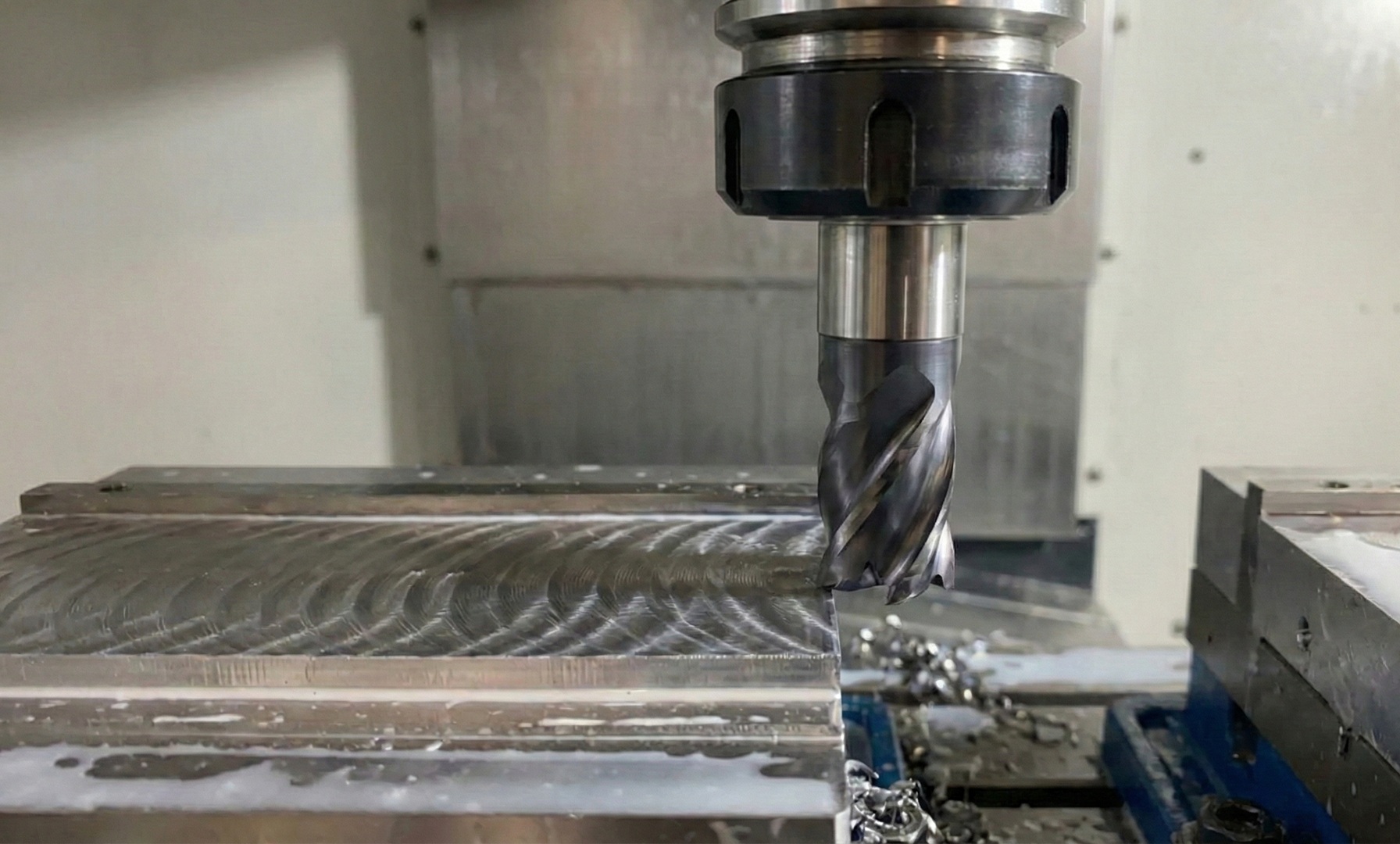

Drgania samowzbudne, w branży potocznie nazywane "chatterem", to jeden z największych wrogów wydajnej obróbki skrawaniem. Prowadzą do szybszego zużycia krawędzi tnącej, fatalnej jakości powierzchni, a w skrajnych przypadkach – do uszkodzenia wrzeciona maszyny. Choć operatorzy często próbują walczyć z tym zjawiskiem poprzez redukcję parametrów skrawania, klucz do rozwiązania leży często w samej konstrukcji narzędzia CNC. W tym artykule przyjrzymy się, jak nowoczesne konstrukcje frezów monolitycznych wykorzystujące technologie VH (Variable Helix) oraz UP (Unequal Pitch) zmieniają zasady gry w obróbce wysokowydajnej.
Masz pytania dotyczące doboru narzędzi do Twojej maszyny? Potrzebujesz profesjonalnego oprzyrządowania obrabiarek CNC? Skontaktuj się z naszymi doradcami technicznymi.
Fizyka drgań – dlaczego frez wpada w rezonans?
Podczas frezowania, każde uderzenie ostrza o materiał generuje siłę wymuszającą drgania. W standardowych frezach, gdzie ostrza są rozmieszczone symetrycznie (równy podział), uderzenia te następują w stałych, regularnych odstępach czasu.
Jeśli częstotliwość tych uderzeń pokryje się z częstotliwością drgań własnych układu (maszyna-uchwyt-narzędzie), dochodzi do rezonansu. Efektem jest charakterystyczny hałas i falista powierzchnia detalu.
Rozwiązanie inżynieryjne: Asymetria jako stabilizator
Producenci wysokiej klasy narzędzi skrawających, tacy jak Osawa, wprowadzili rozwiązania, które "rozbijają" tę regularność, uniemożliwiając powstanie rezonansu. Są to dwa kluczowe parametry:
1. Nierówny podział ostrzy (UP – Unequal Pitch)
W tej konstrukcji kąty między kolejnymi ostrzami nie są jednakowe (np. zamiast 90°-90°-90°-90°, mamy sekwencję różną). Sprawia to, że czas między kolejnymi uderzeniami ostrzy jest zmienny. Dzięki temu drgania harmoniczne są tłumione już w zarodku, co pozwala na znacznie cichszą i stabilniejszą pracę.
2. Zmienny kąt linii śrubowej (VH – Variable Helix)
Zastosowanie różnego kąta pochylenia rowka wiórowego dla poszczególnych ostrzy zmienia kierunek i wektor sił skrawania działających na narzędzie. To dodatkowo stabilizuje frez w materiale, redukując tendencję do wyciągania narzędzia z uchwytu.
Warto wiedzieć: Połączenie technologii VH i UP jest szczególnie skuteczne przy dużych głębokościach skrawania i w strategiach High Performance Cutting (HPC).
Zastosowanie w praktyce warsztatowej
Wybór frezów węglikowych o takiej geometrii przekłada się na konkretne korzyści w zależności od typu obróbki:
- Obróbka uniwersalna: Frezy typu HF6441 wykorzystujące tę geometrię pozwalają na stosowanie wyższych posuwów przy zachowaniu doskonałej gładkości powierzchni. Dzięki nowym substratom węglika, są one odporne na zużycie w szerokim spektrum materiałów.
- Frezowanie trochoidalne (dynamiczne): Tutaj kluczowa jest sztywność. Narzędzia takie jak frezy OSAWA HF535T (5-ostrzowe z łamaczem wióra) dzięki konstrukcji VH+UP oraz zmiennej średnicy rdzenia, pozwalają na pracę z bardzo dużą głębokością (duże AP) przy zachowaniu stabilności. Łamacz wióra dodatkowo ułatwia ewakuację urobku.
- Materiały nieżelazne (Aluminium/Miedź): W przypadku serii takich jak HFA3D, geometria UP redukuje drgania, które są częstym problemem przy cienkościennych elementach aluminiowych. W połączeniu z powłoką DLC i polerowanymi rowkami, uzyskujemy lustrzaną powierzchnię.
Podsumowanie
Inwestycja w nowoczesne frezy CNC ze zmienną geometrią to nie tylko kwestia "lepszego narzędzia". To przede wszystkim oszczędność czasu maszyny i mniejsze ryzyko braków. Wybierając frezy z serii High Performance (jak Osawa HF), zyskujesz możliwość pracy na wyższych parametrach, co bezpośrednio przekłada się na rentowność produkcji.
