Oznaczenia płytek tokarskich ISO bez tajemnic: Jak czytać symbole krok po kroku?
Każdy, kto choć raz trzymał w ręku pudełko z nowymi narzędziami CNC, wie, że ciąg liter i cyfr na etykiecie może przypominać tajny szyfr. Symbole takie jak CNMG 120408 czy DNMG 150604 na pierwszy rzut oka wyglądają skomplikowanie, ale w rzeczywistości kryją w sobie precyzyjną instrukcję zgodną ze standardem ISO.
Szukasz wysokiej jakości płytek tokarskich lub innych niezawodnych narzędzi CNC do swojego zakładu? Skontaktuj się z nami, a specjaliści z Technar pomogą Ci dobrać optymalne rozwiązania dopasowane do Twoich potrzeb obróbczych.
Dlaczego system ISO jest tak ważny?
System ISO dla narzędzi skrawających to międzynarodowy standard, który ujednolica nazewnictwo niezależnie od producenta. Dzięki niemu wiesz, że płytka o danym oznaczeniu od firmy X będzie fizycznie pasować do oprawki przeznaczonej na tę samą płytkę od firmy Y (choć oczywiście mogą się różnić gatunkiem węglika i powłoką).
Wskazówka: Standardowy kod ISO dla płytek tokarskich składa się zazwyczaj z 4 liter i 6 cyfr. Litery określają geometrię i typ jaki mają płytki tokarskie, natomiast cyfry precyzują ich fizyczne wymiary.
Dekodujemy symbol krok po kroku (Przykład: CNMG 120408)
Weźmy na warsztat jeden z najpopularniejszych symboli w przemyśle obróbczym i rozbijmy go na czynniki pierwsze.
1. Kształt płytki (C)
Pierwsza litera zawsze określa kształt płytki. Od tego zależy jej wytrzymałość oraz to, w jakich operacjach się sprawdzi (np. obróbka zgrubna vs. wykończeniowa profilowa).
- C – Rombowa (kąt 80°) – bardzo uniwersalna, mocna płytka.
- D – Rombowa (kąt 55°) – świetna do kopiowania i obróbki profili.
- V – Rombowa (kąt 35°) – idealna do wąskich wcięć, ale najbardziej podatna na złamania.

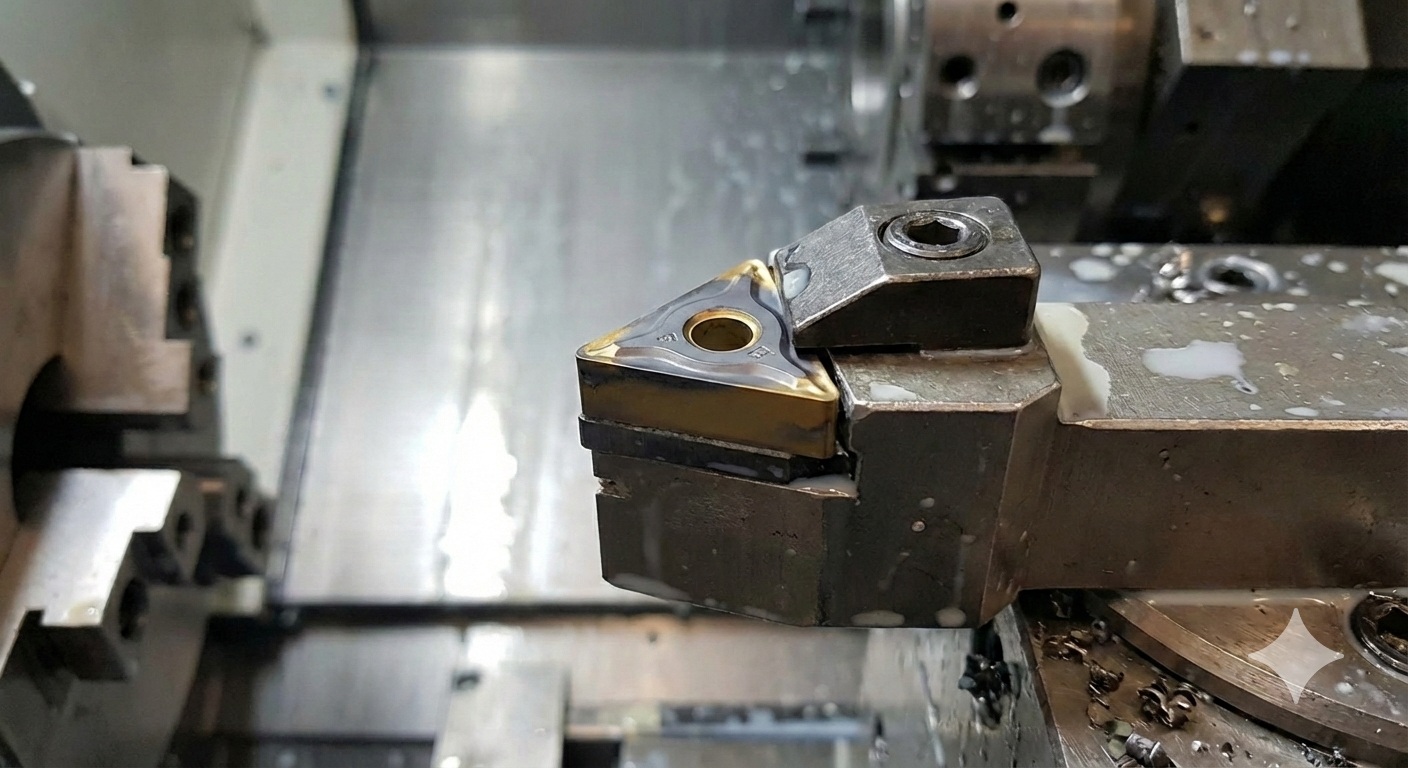

- W – Trygonalna (kąt 80°) – ekonomiczna (często daje więcej krawędzi tnących niż C).
- R – Okrągła – ekstremalnie mocna, do trudnej obróbki zgrubnej.
2. Kąt przyłożenia (N)
Druga litera mówi nam o kącie przyłożenia (clearance angle). Odpowiada za to, jak płytka układa się względem materiału.
- N – 0° (płytka negatywna). Wymaga masywnej oprawki, ale zazwyczaj jest dwustronna (masz dwa razy więcej krawędzi skrawających).
- C – 7° (płytka pozytywna). Stosowana do wykańczania i obróbki detali podatnych na drgania.
3. Tolerancja wykonania (M)
Trzecia litera określa klasę dokładności wymiarów samej płytki.
- M – Tolerancja standardowa, idealna do typowej obróbki zgrubnej i średnio-dokładnej.
- G – Tolerancja podwyższona, stosowana często w płytkach szlifowanych do precyzyjnej obróbki wykończeniowej.
4. Typ płytki i łamacz wióra (G)
Czwarta litera określa przekrój płytki, sposób jej mocowania i obecność łamacza wióra.
- G – Płytka dwustronna z otworem cylindrycznym i łamaczem wióra na obu powierzchniach.
- W – Płytka z otworem, ale z łamaczem tylko na jednej stronie.
Wymiary wkraczają do gry (Cyfry 12 04 08)
Po literach następują cyfry. Zawsze czytamy je parami, ponieważ oznaczają konkretne wartości w milimetrach.
| Para cyfr | Co oznacza? | Przykład z naszego kodu | Wyjaśnienie |
|---|---|---|---|
| Pierwsza (12) | Długość krawędzi skrawającej | 12 | Bok płytki ma około 12 mm (dokładnie 12.9 mm dla kształtu C). |
| Druga (04) | Grubość płytki | 04 | Płytka ma grubość 4.76 mm. |
| Trzecia (08) | Promień naroża | 08 | Promień wynosi 0.8 mm. To kluczowy parametr dla chropowatości powierzchni i posuwu! |
Podsumowanie
Znajomość nomenklatury ISO to nie tylko teoretyczna wiedza, to narzędzie do optymalizacji produkcji na Twojej hali. Kiedy wiesz, jak czytać oznaczenia, szybciej dobierasz narzędzia, minimalizujesz straty w magazynie i masz pełną kontrolę nad procesem toczenia. Następnym razem, gdy weźmiesz do ręki opakowanie płytek, ten ciąg znaków będzie dla Ciebie jasną i czytelną mapą drogową.
