Nierównomierne zużycie płytek w głowicy frezarskiej - skąd bierze się bicie i ślady na powierzchni?

Jeżeli po frezowaniu czołowym jedna płytka jest wyraźnie bardziej zużyta od pozostałych, nie musi to oznaczać błędu gatunku węglika lub zbyt wysokich parametrów. Często jedno ostrze wystaje osiowo nieco dalej i przejmuje większą część naddatku. Pozostałe płytki tylko lekko docinają albo wręcz nie uczestniczą równomiernie w skrawaniu.

Podobny problem może zostawiać regularne pasy, pojedynczą głębszą rysę na obrót głowicy, zmienny połysk powierzchni albo okresowy dźwięk. Sam wygląd detalu nie wskazuje jednak jednoznacznie przyczyny. Trzeba oddzielić bicie głowicy od błędu osadzenia płytki, zużycia gniazda, problemu oprawki, drgań i niewłaściwej strategii frezowania.

Jedna płytka zużywa się szybciej lub głowica zostawia powtarzalne ślady? Prześlij zdjęcia płytek, powierzchni i mocowania oraz dane procesu. Skontaktuj się z Technar.

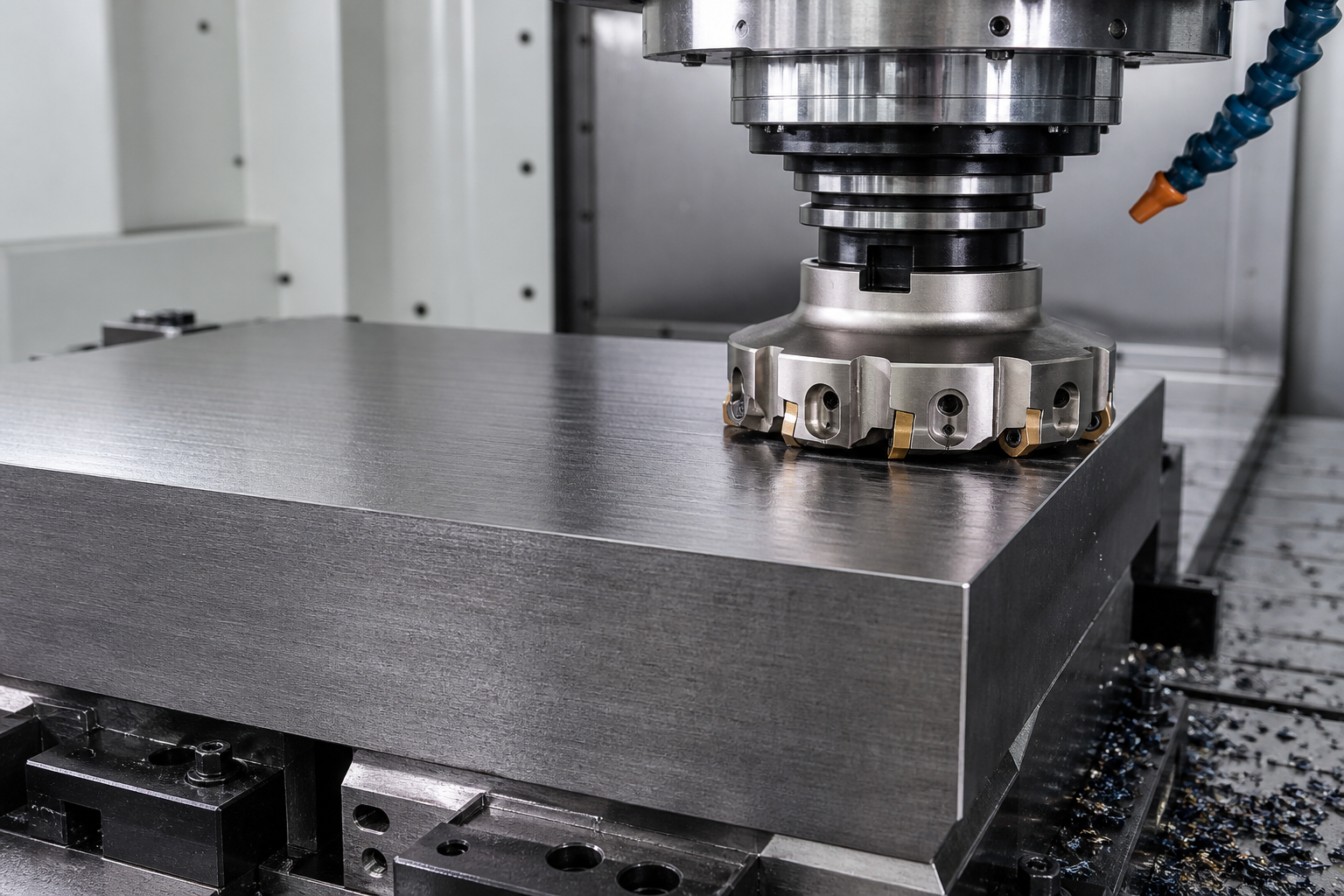

Głowica frezarska z płytkami podczas frezowania czołowego na obrabiarce CNC; grafika wygenerowana przez AI
Gdy płytki nie pracują na tej samej wysokości, obciążenie i zużycie mogą skupić się na jednym ostrzu.

Dlaczego jedna płytka przejmuje obciążenie?

W głowicy do frezowania czołowego każde ostrze powinno wejść w materiał w przewidzianym położeniu. Jeśli jedna płytka wystaje osiowo dalej, jako pierwsza styka się z powierzchnią i zbiera grubszą warstwę. Nawet niewielka różnica może być istotna przy lekkim przejściu wykańczającym, gdy całkowity naddatek jest porównywalny z różnicą wysokości ostrzy.

Skutek jest podwójny: wystająca płytka zużywa się szybciej, a pozostałe nie dzielą obciążenia zgodnie z założeniem. Wzrost siły na jednym ostrzu może też pobudzać drgania i zmieniać ślad na powierzchni. Przy większym naddatku wszystkie płytki mogą skrawać, ale nierówny podział warstwy nadal skraca trwałość najbardziej wysuniętej krawędzi.

Najczęstsze źródła bicia i różnicy wysokości ostrzy

Zanieczyszczone albo uszkodzone gniazdo

Drobny wiór, osad z chłodziwa lub zadzior pod płytką wystarczy, aby nie przylegała ona pełną powierzchnią. Pod obciążeniem może się dodatkowo przesunąć. Podobny objaw daje wytarte, wgniecione albo pęknięte gniazdo, uszkodzona podkładka oraz śruba, która nie zapewnia prawidłowego docisku.

Nieprawidłowy montaż płytek

Płytka może być obrócona na niewłaściwą krawędź, nie dosunięta do powierzchni bazowych albo dokręcona w nieprawidłowej kolejności. Problemem bywa również wymieszanie podobnie wyglądających płytek o innym promieniu, geometrii lub tolerancji. Wszystkie pozycje trzeba porównać z oznaczeniem korpusu i instrukcją producenta.

Korpus, trzpień i wrzeciono

Jeśli gniazda są czyste i komplet płytek jest poprawny, źródło może znajdować się wyżej w łańcuchu mocowania. Zabrudzone powierzchnie styku głowicy z trzpieniem, uszkodzone podparcie, niewłaściwe dokręcenie, bicie trzpienia lub stan stożka wrzeciona przenoszą się na położenie ostrzy. Dlatego pomiar samej płytki nie wystarcza do wskazania winnego elementu.

Jak sprawdzić głowicę krok po kroku?

Kontrolę wykonuj przy zatrzymanej i zabezpieczonej maszynie, zgodnie z procedurą zakładu. Najpierw oznacz płytkę, która zużywa się najszybciej, aby sprawdzić, czy problem podąża za konkretnym gniazdem, czy za samą płytką. Następnie zdemontuj komplet, oczyść gniazda odpowiednim narzędziem i obejrzyj powierzchnie bazowe w dobrym oświetleniu.

Załóż płytki zgodne z korpusem, zachowując właściwą orientację, stan śrub i moment dokręcania podany przez producenta. Nie usuwaj różnicy wysokości przez przypadkowe szlifowanie płytek lub korpusu. Jeżeli system ma regulowane kasety, ustawienie wykonuje się według instrukcji przeznaczonej dla tej głowicy.

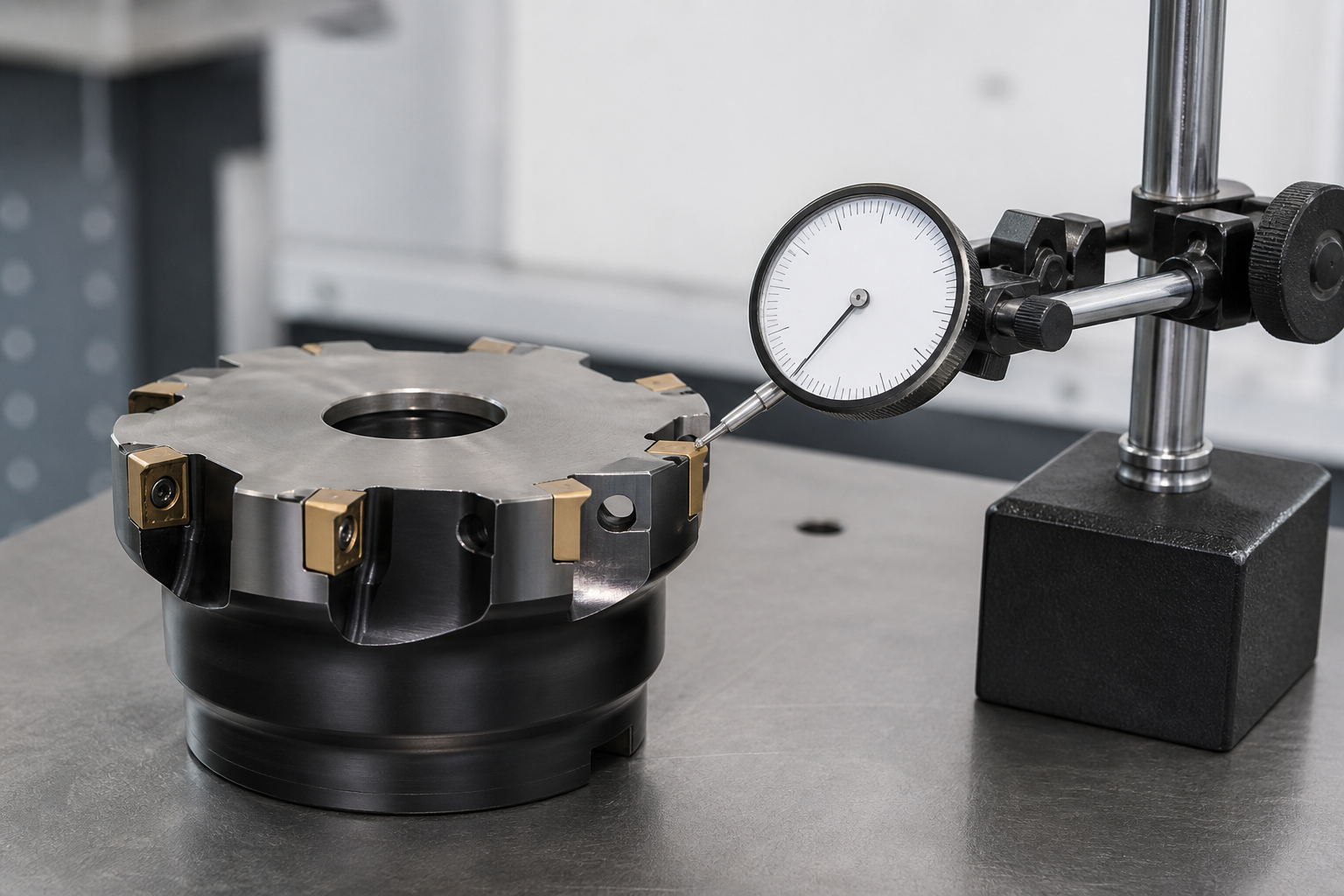

Pomiar bicia osiowego płytek głowicy frezarskiej czujnikiem zegarowym; grafika wygenerowana przez AI
Pomiar czujnikiem pomaga porównać położenie ostrzy, ale punkt i sposób pomiaru muszą odpowiadać konstrukcji głowicy.

Położenie ostrzy można porównać czujnikiem zegarowym, obracając głowicę ręcznie w bezpiecznych warunkach. Końcówka czujnika powinna dotykać zalecanego punktu pomiarowego, a nie wyszczerbionej lub zabrudzonej części krawędzi. Dokładna metoda zależy od konstrukcji głowicy i rodzaju płytki, dlatego warto użyć instrukcji producenta lub przyrządu do ustawiania przeznaczonego dla danego systemu.

Jeżeli wszystkie płytki pokazują podobną zmianę podczas pełnego obrotu zespołu, sprawdź kolejno powierzchnie mocowania, trzpień i wrzeciono. Pomiar na różnych bazach pozwala ustalić, w którym miejscu pojawia się odchyłka. Więcej o wpływie całego zespołu mocowania opisujemy w artykule jak bicie oprawki niszczy narzędzia i jakość obróbki.

Czy regularne ślady zawsze oznaczają bicie?

Nie. Powtarzalny wzór może wynikać również z posuwu na ostrze, udziału tylko części średnicy głowicy w skrawaniu, wejścia i wyjścia z detalu, bicia przedmiotu albo drgań układu. Ślady mogą się nasilać przy zbyt małym naddatku, kiedy krawędź zaczyna trzeć zamiast stabilnie skrawać, oraz przy ponownym przecinaniu wiórów.

Pomaga porównanie okresu śladów z posuwem na obrót i posuwem na ostrze oraz obserwacja, czy zużycie konsekwentnie skupia się w jednym gnieździe. Jeśli wzór zmienia się wraz z prędkością lub wysięgiem, trzeba uwzględnić drgania. Jeżeli pozostaje przypisany do jednego położenia w korpusie po zamianie płytek, podejrzenie pada na gniazdo lub ustawienie głowicy.

Płytka wygładzająca pomaga tylko przy poprawnym ustawieniu

W niektórych systemach stosuje się płytkę z krawędzią wygładzającą, często nazywaną wiper. Jej zadaniem jest poprawa powierzchni, ale musi znajdować się w położeniu przewidzianym przez producenta względem pozostałych ostrzy. Przypadkowe dołożenie innej płytki lub błędna regulacja może sprawić, że przejmie ona zbyt duży naddatek i szybko się zużyje.

Dobra powierzchnia jest wynikiem geometrii, ustawienia ostrzy, stabilnego mocowania, właściwego położenia głowicy względem detalu i odpowiednich parametrów. Temat zależności między krawędzią a wykończeniem rozwijamy w artykule o uzyskiwaniu niskiej chropowatości po frezowaniu.

Checklista diagnostyczna

  • Porównaj zużycie każdej płytki i przypisz je do numeru gniazda.
  • Sprawdź, czy wszystkie płytki mają dokładnie to samo oznaczenie i właściwą orientację.
  • Oczyść gniazda, powierzchnie bazowe, śruby i połączenie głowicy z trzpieniem.
  • Zmierz położenie ostrzy metodą zalecaną dla konkretnej głowicy.
  • Oddziel błąd korpusu od bicia trzpienia i wrzeciona przez pomiar na kolejnych bazach.
  • Porównaj ślady na detalu z posuwem, strategią wejścia oraz dźwiękiem procesu.

Podsumowanie

Nierównomierne zużycie płytek jest informacją, że obciążenie nie rozkłada się zgodnie z założeniem. Najpierw sprawdź czystość i stan gniazd, zgodność płytek oraz montaż, potem położenie ostrzy, korpus, trzpień i wrzeciono. Dopiero po wykluczeniu błędów mechanicznych oceniaj gatunek płytki i parametry. W ofercie Technar znajdziesz głowice frezarskie i płytki frezarskie, które można dobrać do materiału i rodzaju operacji.
