Frezy, wiertła, noże tokarskie – jak skompletować uniwersalny zestaw narzędzi CNC?
każdy operator, czy to doświadczony technolog, czy właściciel nowego centrum obróbczego, staje przed tym samym wyzwaniem: dobór narzędzi CNC. Skompletowanie uniwersalnego zestawu, który poradzi sobie z większością codziennych zadań, jest kluczem do płynnej i wydajnej pracy. Zamiast kupować dziesiątki specjalistycznych narzędzi, warto zbudować solidną bazę, którą będziemy rozbudowywać w miarę potrzeb. W tym artykule podpowiadamy, jak stworzyć wszechstronny zestaw startowy, oparty na trzech filarach obróbki skrawaniem: frezach, wiertłach i nożach tokarskich.
Potrzebujesz pomocy w skompletowaniu idealnego zestawu do Twoich potrzeb? Skontaktuj się z ekspertami Technar – chętnie doradzimy i dobierzemy rozwiązania CNC, które zmaksymalizują wydajność Twojej produkcji. Znajdź przedstawiciela regionalnego.
Fundament każdego warsztatu – trzy główne grupy narzędzi
Uniwersalność w obróbce CNC opiera się na zdolności do wykonania trzech podstawowych operacji: frezowania, wiercenia i toczenia. Dlatego Twój początkowy zestaw narzędzi skrawających powinien zawierać reprezentantów każdej z tych grup. Skupienie się na wysokiej jakości narzędziach z węglika spiekanego (VHM) to inwestycja, która zwróci się w postaci lepszej jakości detali, większej żywotności i mniejszego ryzyka awarii.

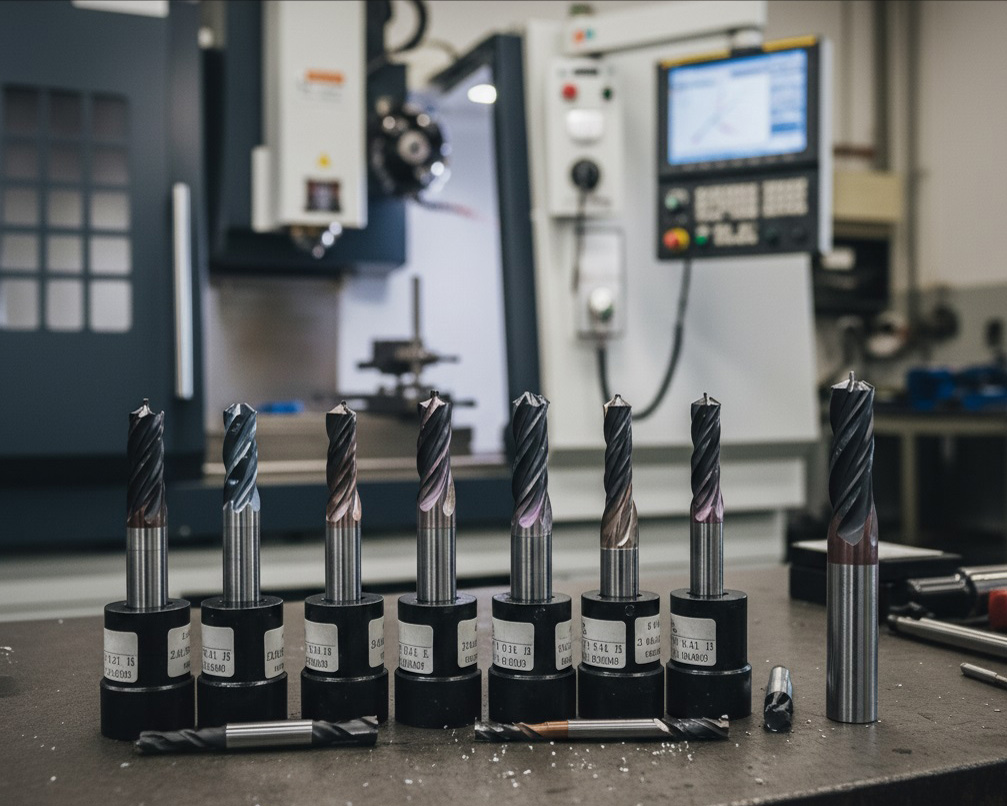

1. Frezy – niezbędnik w obróbce na frezarce CNC
Frezowanie to podstawa w każdym zakładzie. Od planowania powierzchni, przez wykonywanie kieszeni i rowków, aż po obróbkę konturów 3D. Na początek wystarczą trzy podstawowe typy frezów.
-
Frezy palcowe płaskie (VHM):
To absolutny "koń roboczy". Niezastąpione do większości zadań.
Wersja 2-piórowa: Idealna do obróbki aluminium i innych metali miękkich, gdzie kluczowe jest efektywne odprowadzanie wiórów. -
Wersja 4-piórowa:
Bardziej uniwersalna, świetnie sprawdza się w obróbce stali, zapewniając większą stabilność i lepszą jakość powierzchni.
Rekomendacja: Zacznij od średnic ø6, ø8, ø10 i ø12 mm. -
Frez palcowy kulisty (VHM):
Niezbędny, jeśli planujesz obróbkę kształtów 3D, form lub zaokrągleń. Zapewnia gładkie wykończenie powierzchni krzywoliniowych.
Rekomendacja: Na start wystarczy średnica ø8 lub ø10 mm. -
Głowica frezarska do planowania:
Do szybkiej i wydajnej obróbki dużych, płaskich powierzchni. Zamiast monolitycznego narzędzia, warto zainwestować w głowicę na
płytki wieloostrzowe. To ekonomiczne rozwiązanie, które pozwala na wymianę jedynie zużytych ostrzy.
Rekomendacja: Głowica o średnicy ok. 50-63 mm będzie dobrym, uniwersalnym wyborem.
2. Wiertła CNC – precyzja w każdym otworze
Wiercenie to z pozoru prosta, ale niezwykle ważna operacja. Precyzyjnie wykonane otwory są często bazą dla dalszych procesów, jak gwintowanie czy rozwiercanie.
-
Wiertła kręte z węglika spiekanego (VHM):
To standard w nowoczesnej obróbce CNC. Oferują wysoką sztywność, precyzję i możliwość pracy z dużymi prędkościami.
Rekomendacja: Warto zaopatrzyć się w zestaw podstawowych średnic pod najpopularniejsze gwinty, np. ø4.2 mm (pod M5), ø6.8 mm (pod M8), ø8.5 mm (pod M10). -
Nawiertak (lub wiertło punktowe):
Kluczowe narzędzie do zapewnienia precyzji. Używa się go do wykonania niewielkiego zagłębienia, które prowadzi wiertło właściwe, zapobiegając jego "myszkowaniu" po powierzchni materiału.
Rekomendacja: Nawiertak 90° lub 120° to uniwersalny wybór.
3. Noże tokarskie – podstawa obróbki na tokarce
W przypadku toczenia, najbardziej elastycznym i ekonomicznym podejściem jest system oparty na trzonkach (imakach) i wymiennych płytkach wieloostrzowych. Jeden nóż tokarski może służyć do wielu zadań, wystarczy zmienić płytkę.
-
Nóż tokarski składany do toczenia zewnętrznego (podstawowy):
Najważniejsze narzędzie tokarskie, służące do obróbki wzdłużnej i planowania czoła detalu.
Rekomendacja: Trzonek typu SCLCR lub SDJCR z płytkami rombowymi (CCMT, DCMT) jest świetnym wyborem na początek. - Nóż tokarski do przecinania i rowkowania: Niezbędny do odcinania gotowych detali od pręta oraz do wykonywania rowków zewnętrznych.
-
Wytaczak do otworów:
Odpowiednik noża do toczenia zewnętrznego, ale przeznaczony do pracy wewnątrz detalu. Służy do powiększania i wykańczania istniejących otworów.
Rekomendacja: Warto wybrać imak na takie same płytki jak do noża zewnętrznego, co ogranicza liczbę potrzebnych materiałów eksploatacyjnych.
W tej kategorii warto zwrócić uwagę na renomowanych producentów. Narzędzia Kyocera oferują doskonałą jakość płytek i opraw, co przekłada się na powtarzalność i wydajność obróbki.
Tabela: Uniwersalny zestaw startowy narzędzi CNC
| Kategoria Narzędzia | Typ Narzędzia | Sugerowane Zastosowanie | Materiał |
|---|---|---|---|
| Frezy | Frez palcowy płaski 4-piórowy | Kieszenie, rowki, obróbka zgrubna i wykańczająca w stali | Węglik spiekany (VHM) |
| Frezy | Frez palcowy płaski 2-piórowy | Obróbka aluminium i metali nieżelaznych | Węglik spiekany (VHM) |
| Frezy | Frez palcowy kulisty | Wykańczanie powierzchni 3D, formy | Węglik spiekany (VHM) |
| Frezy | Głowica do planowania | Szybkie planowanie dużych powierzchni | Składana na płytki |
| Wiertła CNC | Wiertło kręte VHM | Precyzyjne otwory w różnych materiałach | Węglik spiekany (VHM) |
| Wiertła CNC | Nawiertak | Punktowanie pod wiercenie, fazowanie | Węglik spiekany (VHM) |
| Noże Tokarskie | Nóż do toczenia zewnętrznego | Toczenie wzdłużne, planowanie | Składany na płytki |
| Noże Tokarskie | Nóż do przecinania i rowków | Odcinanie detali, wykonywanie rowków | Składany na płytki |
| Noże Tokarskie | Wytaczak | Toczenie wewnętrzne (otwory) | Składany na płytki |
Podsumowanie: Jakość to podstawa
Kompletując swój pierwszy zestaw narzędzi CNC, pamiętaj o złotej zasadzie: jakość ponad ilość. Lepiej zacząć od kilku wysokiej klasy, uniwersalnych narzędzi renomowanych marek, niż od obszernego zestawu tanich produktów o niepewnej trwałości i precyzji. Dobrze dobrana baza pozwoli Ci zrealizować 80% typowych zleceń, a zdobytą wiedzę i środki będziesz mógł przeznaczyć na stopniowe rozszerzanie parku maszynowego o bardziej specjalistyczne narzędzia skrawające.
