Dobór płytek tokarskich CNC – 5 błędów, których należy unikać
Precyzja, wydajność i żywotność narzędzi – to trzy filary efektywnej obróbki skrawaniem. Kluczową rolę w osiągnięciu tych celów odgrywają odpowiednio dobrane płytki tokarskie. Wybór pierwszej z brzegu płytki, która "jakoś pasuje", to prosta droga do wyższych kosztów, niższej jakości i niepotrzebnych przestojów.
Jako specjaliści w dziedzinie narzędzi CNC, codziennie pomagamy naszym klientom optymalizować ich procesy. Sprawdż naszą ofertę narzędzi i oprzyrządowania CNC i skontaktuj się z naszymi przedstawicielami z całej Polski: Warszawy, Wrocławia, Trójmiasta i nie tylko.
Błąd 1: Ignorowanie geometrii i wybór między płytkami pozytywowymi a negatywowymi
Geometria to "osobowość" płytki – definiuje, jak będzie się ona zachowywać w kontakcie z materiałem. Jednym z podstawowych podziałów jest ten na płytki pozytywowe i negatywowe.
- Płytki pozytywowe charakteryzują się dodatnim kątem przyłożenia, co oznacza, że krawędź skrawająca jest ostra. Generują niższe siły skrawania, co czyni je idealnym wyborem do obróbki wykańczającej, obróbki smukłych, długich detali oraz toczenia wewnętrznego. Minimalizują ryzyko drgań i zapewniają doskonałą jakość powierzchni.

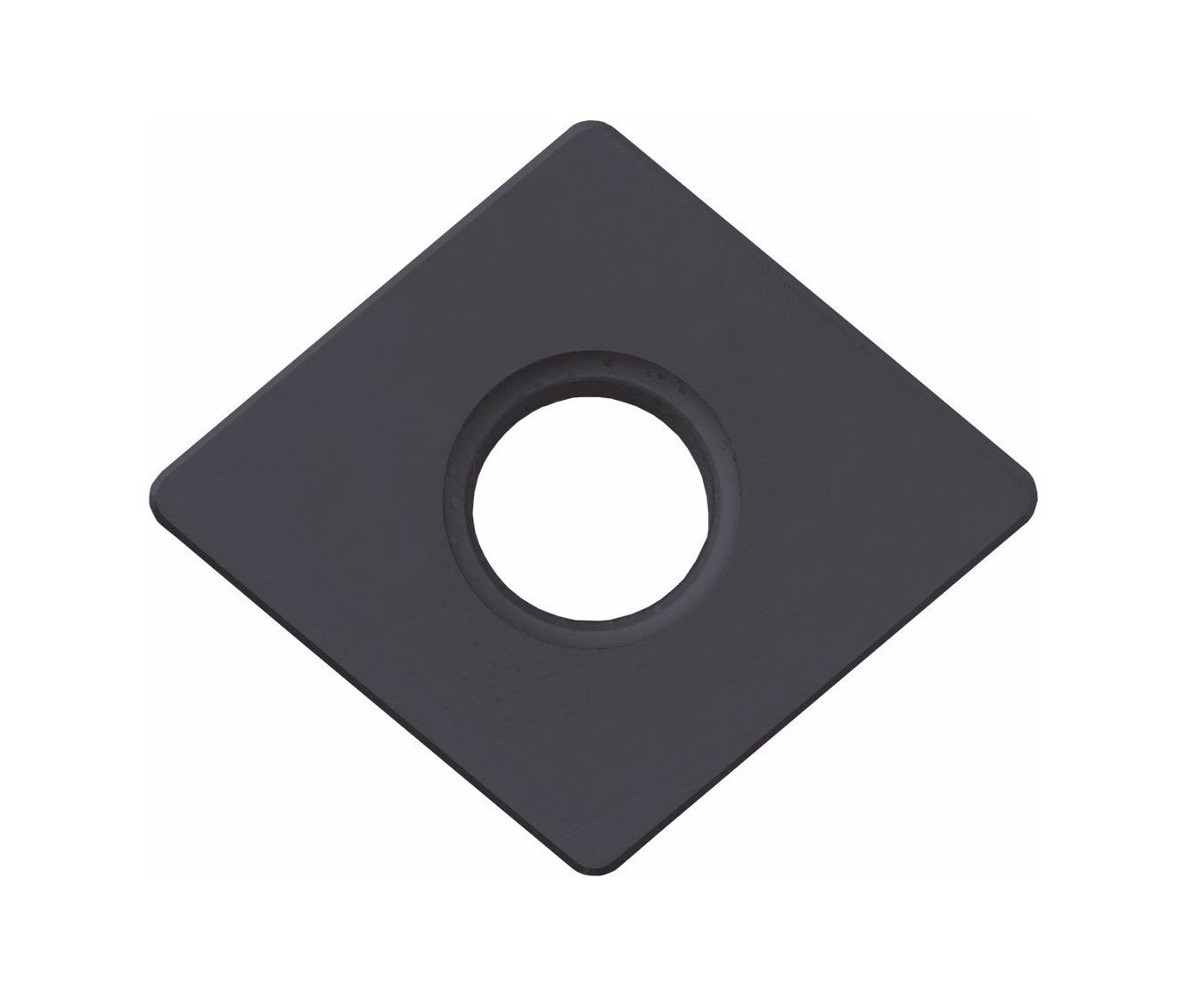

- Płytki negatywowe mają zerowy (lub ujemny) kąt przyłożenia. Ich krawędź jest znacznie mocniejsza, co pozwala na stosowanie wyższych posuwów i większych głębokości skrawania. Są dwustronne, co obniża koszt jednostkowy na ostrze. To standard w obróbce zgrubnej i ogólnej stali czy żeliwa.
Błąd: Stosowanie płytki negatywowej do precyzyjnego wykańczania cienkiego wałka może prowadzić do drgań i niedokładności wymiarowej. I odwrotnie – użycie delikatnej płytki pozytywowej do ciężkiej obróbki zgrubnej skończy się jej szybkim zniszczeniem.
Błąd 2: Niewłaściwy gatunek węglika do obrabianego materiału
Gatunek płytki to jej "DNA" – mieszanka węglika spiekanego i powłok, która decyduje o jej twardości, odporności na ścieranie i udarności. Każdy producent narzędzi CNC oferuje dziesiątki gatunków zoptymalizowanych pod kątem konkretnych grup materiałowych (ISO P, M, K, N, S, H).
Błąd: Stosowanie jednego "uniwersalnego" gatunku do wszystkiego. Gatunek przeznaczony do stali (ISO P) szybko ulegnie zużyciu przy obróbce stali nierdzewnej (ISO M) z powodu narostu na ostrzu i wysokiej temperatury. Z kolei twardy gatunek do żeliwa (ISO K) może wykruszyć się przy obróbce przerywanej w stali. Zawsze dobieraj gatunek do materiału!
Błąd 3: Zły dobór łamacza wióra
Nowoczesne płytki CNC posiadają zaawansowane geometrie łamacza wióra, którego zadaniem jest kontrolowane zwijanie i łamanie wióra powstającego podczas skrawania. Długi, plączący się wiór jest niebezpieczny dla operatora i może uszkodzić powierzchnię detalu lub zniszczyć narzędzie.
Łamacze dzielą się na trzy główne kategorie:
- Do obróbki wykańczającej (F - Finishing): Ostre, przystosowane do małych głębokości i niskich posuwów.
- Do obróbki średniej (M - Medium): Najbardziej uniwersalne, radzą sobie w szerokim zakresie parametrów.
- Do obróbki zgrubnej (R - Roughing): Bardzo mocne, zaprojektowane do pracy z dużymi głębokościami i wysokimi posuwami.
Błąd: Użycie geometrii do obróbki zgrubnej przy niskim posuwie nie złamie wióra prawidłowo. Zastosowanie delikatnego łamacza wykańczającego przy dużym posuwie spowoduje jego przeciążenie i zniszczenie płytki.
Błąd 4: Pomijanie danych z katalogu producenta
Każdy renomowany producent udostępnia płytki tokarskie katalog – i nie jest to tylko lista produktów. To kopalnia wiedzy technicznej zawierająca rekomendowane parametry skrawania (prędkość Vc, posuw f, głębokość ap) dla każdej płytki w połączeniu z danym materiałem. Przykładem są katalogi Kyocera czy Dormer Pramet.
Błąd: Dobieranie parametrów "na oko" lub bazowanie na starych przyzwyczajeniach. Technologia materiałowa płytek tokarskich rozwija się w błyskawicznym tempie. Płytka, którą kupujesz dziś, może pracować z parametrami o 20-30% wyższymi niż jej odpowiednik sprzed kilku lat. Ignorowanie zaleceń producenta to marnowanie potencjału narzędzia, za które zapłaciłeś.
Błąd 5: Niedopasowanie promienia naroża do operacji
Promień naroża (rε) to mały, ale niezwykle istotny parametr.
- Mały promień (np. 0.4 mm) jest idealny do obróbki wykańczającej i precyzyjnego kopiowania kształtów. Generuje mniejsze siły promieniowe, ale naroże jest mniej wytrzymałe.
- Duży promień (np. 1.2 mm) wzmacnia krawędź skrawającą, pozwala na stosowanie wyższych posuwów i jest preferowany w obróbce zgrubnej. Zapewnia lepsze wykończenie powierzchni przy wysokim posuwie, ale może powodować drgania na smukłych elementach.
Błąd: Wybór zbyt dużego promienia do obróbki smukłego wałka niemal na pewno wywoła drgania. Z kolei zbyt mały promień przy obróbce zgrubnej szybko się wykruszy pod naporem dużych sił.
Podsumowanie: Świadomy wybór to klucz do sukcesu
Dobór odpowiedniej płytki tokarskiej to proces, który wymaga uwzględnienia materiału, typu operacji i możliwości maszyny. Świadome unikanie powyższych błędów to nie tylko oszczędność na narzędziach skrawających, ale przede wszystkim gwarancja stabilnej, powtarzalnej i wydajnej produkcji.
